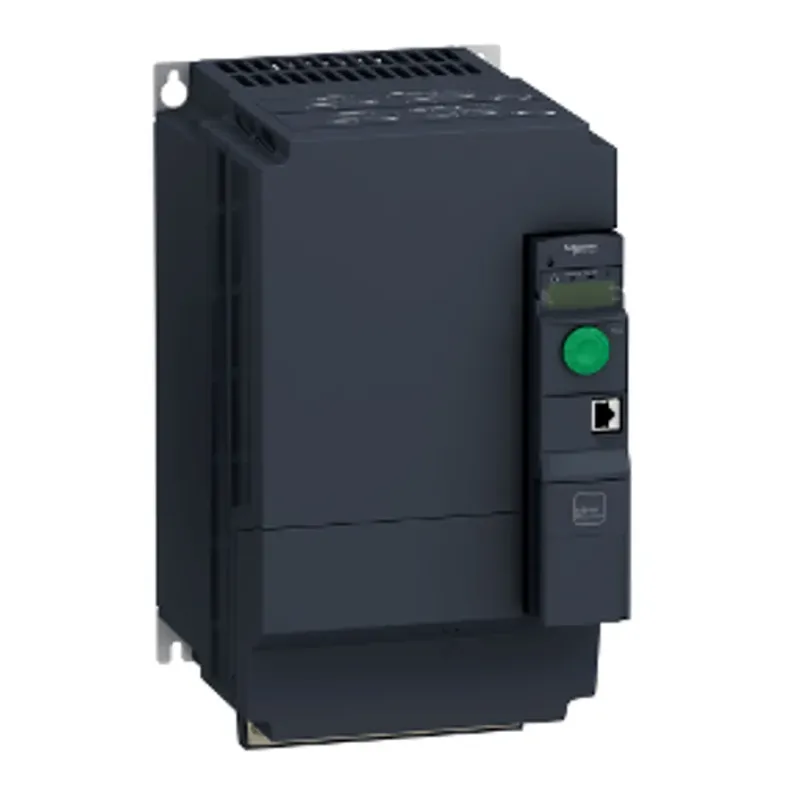

Schneider Electric 11 Kw 380-500 V Ac Trifaze Motor Hız Kontrol Cihazı 3606480931314 ATV320D11N4B
Schneider Electric

Schneider Electric 11 Kw 380-500 V Ac Trifaze Motor Hız Kontrol Cihazı 3606480931314 ATV320D11N4B

Güncel fiyat ve stok için Bayberk Elektrik

Bu ürünün toptan/perakende fiyatı ve stok durumu Bayberk Elektrik'te güncel olarak paylaşılır. Teklif almak için aşağıdaki seçeneklerden birini kullanabilirsiniz.

Bayberk Elektrik'te Fiyat Teklifi Al WhatsApp'tan Sor +90 538 935 81 37
  • Orijinal ve garantili ürün
  • İstanbul Perpa'dan hızlı sevkiyat
  • Teknik destek ve ürün seçimi

Katalogdaki hız kontrol cihazı (sürücü) ürünlerinden Schneider Electric Standart tip; 11 kW güç sunar.

11 kW güce kadar yüklerle kullanım için tanımlanmıştır. Gerilim bilgisi: 500 V AC. Üretici ürün kodu ATV320D11N4B; sipariş ve yedek parça eşleştirmesinde bu kodu kullanın. Seri: Altivar Machine ATV320.

Ürün Ya Da Bileşen Tipi: Değişken Hızlı Sürücü. [Ue] Nominal Çalışma Voltajı: 380…500 V (- 15...10 %). [Ie] Nominal Çalışma Akımı: 35.4 A at 380 V for heavy duty.

Kullanım alanları

  • Enerji tasarrufu hedefli motor uygulamaları
  • Pompa, fan ve konveyör motorlarının hız ayarı

Doğru seçim için notlar

  • Kablolama ve ekran bağlantılarında üretici kılavuzuna uyun.
  • Motor gücü ve besleme gerilimine uygun sürücü gücü seçin.
  • Montajı yetkili ve yetkin kişilere, ilgili yönetmeliklere uygun yaptırın.

Benzer ürünler için Sigorta ve Koruma sayfasına bakabilirsiniz. Daha ayrıntılı bilgi için Otomatik Sigorta Nasıl Seçilir? yazımızı okuyabilirsiniz. Schneider Electric markasının diğer ürünlerine marka sayfasından ulaşabilirsiniz.

ModelStandart tip
Montaj TipiDuvara monte
Tam Ürün KoduATV320D11N4B
SeriAltivar Machine ATV320
Derinlik232,0 mm
Yükseklik404,0 mm
Genişlik180 mm
Ürün SertifikalarıCEATEXNOMGOSTEACRCMKC
Ürün serisiAltivar Machine ATV320
Ürün Ağırlığı6,8 kg
motor gücü kW11 kW için Ağır şart
kirletme derecesi2
aşırı gerilim kategorisiIII
Depolama Ortam Koşulları-25…70 °C
minimum anahtarlama akımıRöle çıkışı R1A, R1B, R1C, R2A, R2C: 5 mA -de 24 V DC
StandartlarIEC 61800-5-1
motor gücü hp15 hp
Ürün Ya Da Bileşen TipiDeğişken Hızlı Sürücü
[Ue] Nominal Çalışma Voltajı380…500 V (- 15...10 %)
koruma tipiGiriş faz kesmeleri: sürücüÇıkış fazları ve toprak arasındaki aşırı akım: sürücüAşırı ısınmaya karşı koruma: sürücüMotor fazları arasındaki kısa devre: sürücüTermal koruma: sürücü
ürüne özel uygulamaYüksek güçlü makineler
Haberleşme Port ProtokolüModbus seriCANopen
[Us] nominal besleme gerilimi380…500 V % - 15...10
EMC filtresiSınıf C3 EMC filtresi entegre
Dijital giriş sayısı7
Dijital giriş tipiSTO güvenli tork kapatma, 24 V DC, empedans: 1,5 kOhmDI1...DI6 lojik girişler, 24 V DC (30 V)DI5 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V)
Dijital çıkış sayısı3
Dijital çıkış tipiAçık kollektör DQ+ 0…1 kHz 30 V DC 100 mAAçık kollektör DQ- 0…1 kHz 30 V DC 100 mA
analog giriş sayısı3
analog giriş tipiAI1 gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 10 bitAI2 çift kutuplu diferansiyel gerilim: +/- 10 V DC, empedans: 30 kOhm, çözünürlük 10 bitAI3 akım: 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans: 250 Ohm, çözünürlük 10 bit
analog çıkış sayısı1
analog çıkış tipiYazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 800 Ohm, çözünürlük 10 bitYazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
maksimum anahtarlama akımıRöle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V ACRöle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DCRöle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V ACRöle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DCRöle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V ACRöle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
asenkron motor kontrol profiliGerilim/frekans oranı, 5 noktaSensörsüz akı vektör kontrolü, standartGerilim/frekans oranı - Enerji Tasarrufu, karesel U/fSensörsüz vektör akı kontrolü - Enerji TasarrufuGerilim/frekans oranı, 2 nokta
hızlanma ve yavaşlama rampalarıLineerUSCUSRampa anahtarlamaHızlanma/yavaşlama rampası uyarlamasıDC enjeksiyonlu hızlanma/yavaşlama otomatik durdurma
motor kayma kompanzasyonuOtomatik her türlü yükAyarlanabilir % 0...300Gerilim/frekans oranında (2 veya 5 puan) geçerli değil
anahtarlama frekansı2...16 kHz ayarlanabilir4...16 kHz değer kaybı faktörü ile
nominal anahtarlama frekansı4 kHz
durana kadar frenlemeDC enjeksiyon ile
nominal çıkış akımı27,7 A
IP koruma sınıfıIP20
Dijital giriş lojiğiPozitif lojik (kaynak)Negatif lojik (blok)
röle çıkış tipiYapılandırılabilir röle lojiki R1A 1 NA elektriksel dayanıklılık 100000 cyclesYapılandırılabilir röle lojiki R1B 1 NK elektriksel dayanıklılık 100000 cyclesYapılandırılabilir röle lojiki R1CYapılandırılabilir röle lojiki R2A 1 NA elektriksel dayanıklılık 100000 cyclesYapılandırılabilir röle lojiki R2C
erişim yöntemiSlave CANopen
4 kadranlı çalışma mümkünDoğru
senkron motor kontrol profiliSensörsüz vektör kontrolü
Maksimum çıkış frekansı0,599 kHz
Fren kesici entegreDoğru
hat akımı36,6 A -de 380 V (Ağır şart)25,6 A -de 500 V (Ağır şart)
[Ie] Nominal Çalışma Akımı35.4 A at 380 V for heavy duty
Maksimum Giriş Akımı36,6 A
Maksimum çıkış voltajı500 V
Şebeke Frekansı50...60 Hz
Bağıl simetrik ağ frekansı toleransı5 %
görünen güç22,2 kVA -de 500 V (Ağır şart)
muhtemel hat Isc22 kA
W cinsinden güç dağılımıFan: 370 W -de 380 V 4 kHz
Çalışma konumuDikey +/- 10 derece
seçenek kartıIletişim modülü, CANopenIletişim modülü, EtherCATIletişim modülü, Profibus DP V1Iletişim modülü, ProfinetIletişim modülü, Ethernet PowerlinkIletişim modülü, Ethernet/IPIletişim modülü, DeviceNet
Yüksek aşırı yükte temel yük akımı3,3 A
Güvenlik fonksiyonu Güvenli Yön (SDI) ileDoğru
Güvenlik fonksiyonu ile Güvenli Çalışma Durdurma (SOS)Yanlış
Güvenlik fonksiyonu Güvenli Konum (SP) ileYanlış
Güvenlik fonksiyonu ile Güvenli programlanabilir lojikYanlış
Güvenlik fonksiyonu ile Güvenli Hız İzleyici (SSM)Yanlış
Güvenlik fonksiyonu Güvenli Durdurma 1 (SS1) ileYanlış
Sft fct Güvenli Durdurma 2 (SS2) ileDoğru
Güvenlik fonksiyonu ile Güvenli tork kapalı (STO)Yanlış
Kapalı göstergeliDoğru
Güvenlik fonksiyonu ile Güvenli fren yönetimi (SBC/SBT)Yanlış
Güvenlik fonksiyonu ile Güvenli Sınırlı Konum (SLP)Yanlış
geçici aşırı moment170…200 % nominal motor torku
elektromanyetik uyumlulukElektrostatik deşarj bağışıklık testi seviye 3 conforming to IEC 61000-4-2Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 conforming to IEC 61000-4-3Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 conforming to IEC 61000-4-41,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 conforming to IEC 61000-4-5Iletimli radyo frekansı bağışıklık testi seviye 3 conforming to IEC 61000-4-6Gerilim düşüşleri ve kesintileri bağışıklık testi conforming to IEC 61000-4-11
sürücü biçimiKitap
İşaretlemeCEATEXULCSAEACRCM
Çevre sınıfı (çalışma sırasında)IEC 60721-3-3'e göre sınıf 3C3IEC 60721-3-3'e göre sınıf 3S2
Darbe etkisi altında maksimum hızlanma (çalışma sırasında)150 m/sn² 11 ms'de
Titreşimsel stres altında maksimum hızlanma (çalışma sırasında)10 m/sn² 13...200 Hz'de
Titreşimli yük altında maksimum sapma (çalışma sırasında)2...13 Hz'de 1,5 mm
İzin verilen bağıl nem (depolama sırasında)EN 60721-3'e göre sınıf 3K5
soğutma havası hacmi156,0 m3/h
düzenleme döngüsüAyarlanabilir PID regülatör
hız doğruluğuNominal kaymanın +/- % 10'u 0,2 Tn - Tn
Pil tasarım ömrü-25…70 °C
Çalışma için Ortam Hava Sıcaklığı-10…50 °C olmadan50…60 °C değer kaybı faktörü ile
