Schneider Electric 11KW 25A 1na+1nk Kontaktör 24V Dc Kumanda
Schneider Electric

Schneider Electric 11KW 25A 1na+1nk Kontaktör 24V Dc Kumanda

Güncel fiyat ve stok için Bayberk Elektrik

Bu ürünün toptan/perakende fiyatı ve stok durumu Bayberk Elektrik'te güncel olarak paylaşılır. Teklif almak için aşağıdaki seçeneklerden birini kullanabilirsiniz.

Bayberk Elektrik'te Fiyat Teklifi Al WhatsApp'tan Sor +90 538 935 81 37
  • Orijinal ve garantili ürün
  • İstanbul Perpa'dan hızlı sevkiyat
  • Teknik destek ve ürün seçimi

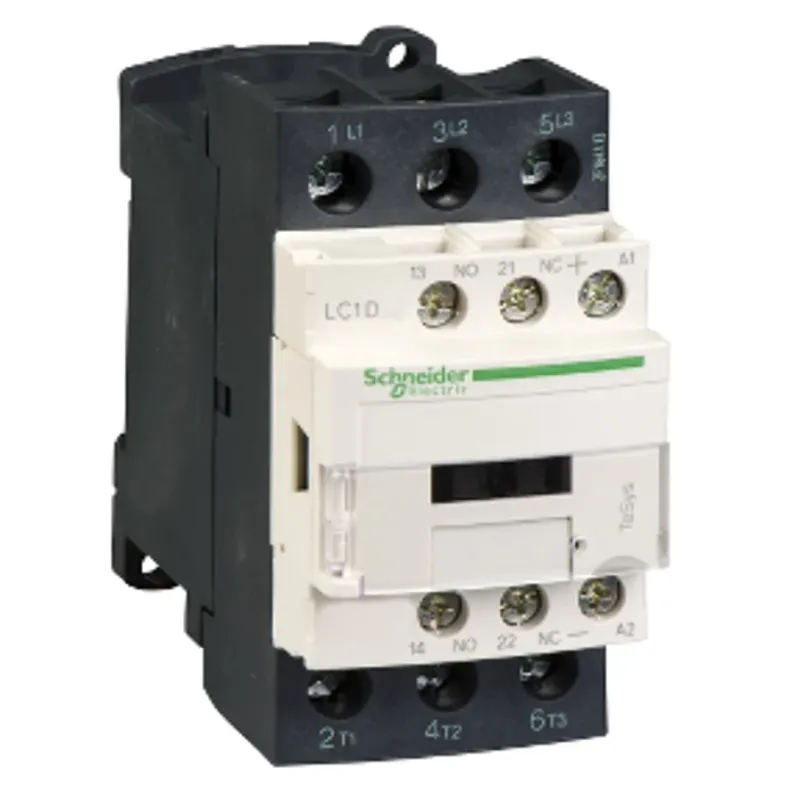

25 A anma akımı ve 11 kW güç değerleriyle dikkat çeken Schneider Electric LC1D25BD, bir kontaktör modelidir.

Akım değeri 25 A olarak belirtilmiştir. 11 kW güce kadar yüklerle kullanım için tanımlanmıştır. Gerilim bilgisi: 24 V DC. Üretici ürün kodu LC1D25BD; sipariş ve yedek parça eşleştirmesinde bu kodu kullanın.

Seri: TeSys. Ürün Adı: TeSys D. Ürün ya da bileşen tipi: Kontaktör.

Kullanım alanları

  • Motor ve yüklerin uzaktan kumandası
  • Aydınlatma ve ısıtma grubu anahtarlama
  • Kumanda panoları ve otomasyon devreleri

Doğru seçim için notlar

  • Bobin gerilimini (örneğin 24 V, 230 V AC/DC) kumanda devresine göre seçin.
  • Pano içinde bağlantı sıkma torklarına ve kablo kesitine dikkat edin.
  • Güç kontaklarının akım değeri yükün anma akımından yüksek olmalıdır.

Sigorta ve Koruma kategorisindeki alternatif modellere göz atarak karşılaştırma yapabilirsiniz. Daha ayrıntılı bilgi için Otomatik Sigorta Nasıl Seçilir? yazımızı okuyabilirsiniz. Schneider Electric markasının diğer ürünlerine marka sayfasından ulaşabilirsiniz.

Tam Ürün KoduLC1D25BD
SeriTeSys
Derinlik101 mm
Yükseklik85 mm
[Ui] nominal yalıtım voltajıGüç devresi: 690 V 'e uygunIEC 60947-4-1Güç devresi: 600 V CSA sertifikaliGüç devresi: 600 V UL sertifikaliSinyalleme devresi: 690 V 'e uygunIEC 60947-1Sinyalleme devresi: 600 V CSA sertifikaliSinyalleme devresi: 600 V UL sertifikali
Genişlik45 mm
[Ue] nominal çalışma voltajıGüç devresi: Güç devresi: <= 300 V DC
Ürün SertifikalarıULCCCCSADenizcilikUKCAEACCB Şeması
IP koruma derecesiIP20 ön yüz 'e uygunIEC 60529
Ürün GrubuLC1D
bağlantılar - terminallerKontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçluKontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçluKontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuzGüç devresi: vida kelepçesi terminalleri 1 2,5…10 mm² - cable stiffness: esnek kablo uçsuzGüç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - cable stiffness: esnek kablo uçsuzGüç devresi: vida kelepçesi terminalleri 1 1…10 mm² - cable stiffness: esnek Kablo uçluGüç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: esnek Kablo uçluGüç devresi: vida kelepçesi terminalleri 1 1,5…10 mm² - cable stiffness: katı kablo uçsuzGüç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - cable stiffness: katı kablo uçsuz
sıkma torkuKontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mmKontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mmGüç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Ürün serisiTeSys Deca
Ürün Ağırlığı0,53 kg
[Ith] klasik açık hava termik akımı10 A (at 60 °C) for sinyalleme devresi40 A (at 60 °C) for güç devresi
Montaj DesteğiPlakaRay
elektrik dayanıklılığı1,65 Mcycles 25 A AC-3 Ue'de 1,4 Mcycles 40 A AC-1 Ue'de 1,65 Mcycles 25 A AC-3e Ue'de <= 440 V
[Uimp] nominal darbe dayanım voltajı6 kV 'e uygunIEC 60947
Ürün AdıTeSys D
kullanım kategorisiAC-4AC-3AC-1AC-3e
motor gücü kW5,5 kW at 220...230 V AC 50/60 Hz (AC-3)11 kW at 380...400 V AC 50/60 Hz (AC-3)11 kW at 415...440 V AC 50/60 Hz (AC-3)15 kW at 500 V AC 50/60 Hz (AC-3)15 kW at 660...690 V AC 50/60 Hz (AC-3)5,5 kW at 400 V AC 50/60 Hz (AC-4)5,5 kW at 220...230 V AC 50/60 Hz (AC-3e)11 kW at 380...400 V AC 50/60 Hz (AC-3e)11 kW at 415...440 V AC 50/60 Hz (AC-3e)15 kW at 500 V AC 50/60 Hz (AC-3e)15 kW at 660...690 V AC 50/60 Hz (AC-3e)
Kutup Tanımı3P
Mekanik dayanıklılık30 Mcycles
[Ie] nominal çalışma akımı25 A (at 40 A (at 25 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi
koruyucu bakımTH 'e uygunIEC 60068-2-30
çalışma yüksekliği0...3000 m
standartlarCSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 60947-4-1IEC 60335-1:Clause 30.2IEC 60335-2-40:Annex JJUL 60335-2-40:Annex JJCSA C22.2 No 60947-4-1
Irms nominal kapama kapasitesi140 A AC for sinyalleme devresi conforming to IEC 60947-5-1250 A DC for sinyalleme devresi conforming to IEC 60947-5-1450 A at 440 V for güç devresi conforming to IEC 60947
yalıtım direnci> 10 MOhm for sinyalleme devresi
kirletme derecesi3
Maksimum çalışma hızı3600 cyc/h at 60 °C
yardımcı kontak düzenleme1 NA + 1 NK
aşırı gerilim kategorisiIII
çakışmama süresi1,5 ms enerji kesmede NK ve NA kontağı arasında1,5 ms enerjilemede NK ve NA kontağı arasında
ilgili sigorta değeri10 A gG for sinyalleme devresi conforming to IEC 60947-5-163 A gG at 40 A gG at <= 690 V coordination tip 2 for güç devresi
çalışma süresi63 ±15 % ms kapama20 ±20 % ms açma
Ürün ya da bileşen tipiKontaktör
nominal kesme kapasitesi450 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı240 A 40 °C - 10 s for güç devresi380 A 40 °C - 1 sn for güç devresi50 A 40 °C - 10 min for güç devresi120 A 40 °C - 1 min for güç devresi100 A - 1 sn for sinyalleme devresi120 A - 500 ms for sinyalleme devresi140 A - 100 ms for sinyalleme devresi
ortalama empedans2 mOhm - Ith 40 A 50 Hz for güç devresi
kontrol devresi gerilim limitleri0,1...0,25 Uc (-40…70 °C):düşme DC0,7...1,25 Uc (-40…60 °C):çalışma DC1...1.25 Uc (60…70 °C):çalışma DC
minimum anahtarlama akımı5 mA for sinyalleme devresi
kutup başına güç dağılımı3,2 W AC-11,25 W AC-31,25 W AC-3e
yangına dayanıklılık850 °C 'e uygunIEC 60695-2-1
yardımcı kontak tipitip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
kutup kontak düzenleme3 NA
motor gücü hp3 hp at 230/240 V AC 50/60 Hz for 1 faz motors2 hp at 115 V AC 50/60 Hz for 1 faz motors7,5 hp at 230/240 V AC 50/60 Hz for 3 faz motors15 hp at 460/480 V AC 50/60 Hz for 3 faz motors20 hp at 575/600 V AC 50/60 Hz for 3 faz motors7,5 hp at 200/208 V AC 50/60 Hz for 3 faz motors
[Uc] kontrol devresi gerilimi24 V DC
güvenlik güvenilirlik düzeyiB10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
bobin teknolojisiYerleşik çift yönlü tepe sınırlayıcı diyot süpresör
sinyalleme devre frekansı25...400 Hz
minimum anahtarlama gerilimi17 V for sinyalleme devresi
kontaktör uygulamasıMotor kontrolDirenç yükü
uyumluluk koduLC1D
koruyucu kapakIle
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı-40…60 °C60…70 °C değer kaybı ile
iklimsel dayanım'e uygunIACS E10 nemli sıcağa maruz kalma'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma
kontrol devresi tipiDC standart
alev geciktiriciV1 'e uygunUL 94
zaman sabiti28 ms
W cinsinden kalkış gücü5,4 W 20 °C)
W cinsinden tutma güç tüketimi5,4 W -de 20 °C
