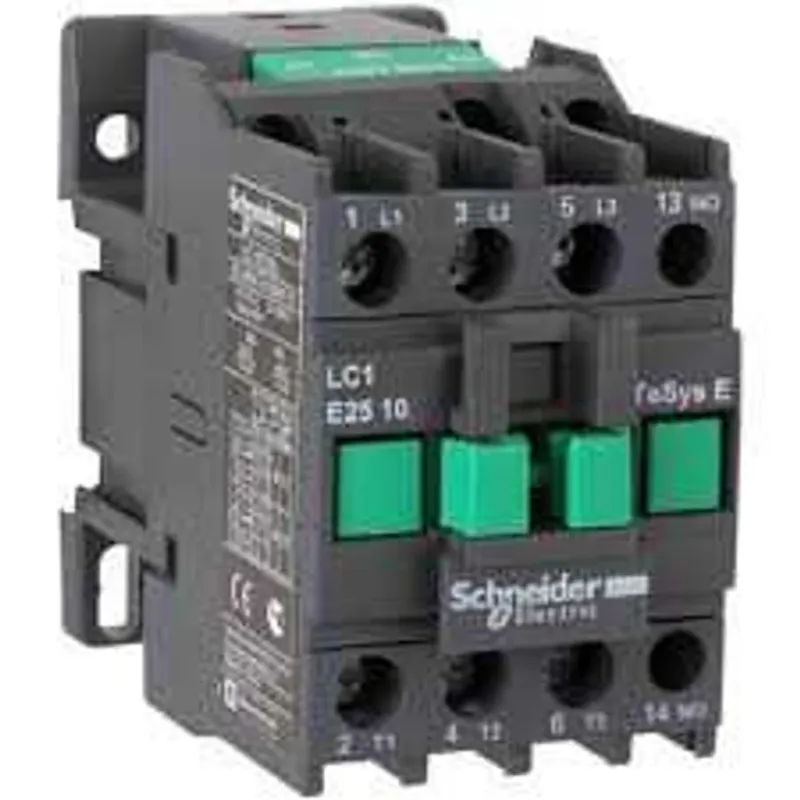

Schneider Electric 11KW 25A 1NK Kontaktör 220V Ac Kumanda
Schneider Electric

Schneider Electric 11KW 25A 1NK Kontaktör 220V Ac Kumanda

Güncel fiyat ve stok için Bayberk Elektrik

Bu ürünün toptan/perakende fiyatı ve stok durumu Bayberk Elektrik'te güncel olarak paylaşılır. Teklif almak için aşağıdaki seçeneklerden birini kullanabilirsiniz.

Bayberk Elektrik'te Fiyat Teklifi Al WhatsApp'tan Sor +90 538 935 81 37
  • Orijinal ve garantili ürün
  • İstanbul Perpa'dan hızlı sevkiyat
  • Teknik destek ve ürün seçimi

Kontaktör arayanlar için Schneider Electric markasından LC1E2501M5 modeli; 25 A anma akımı, 3P kutuplu yapı ve 11 kW güç sunuyor.

Akım değeri 25 A olarak belirtilmiştir. Kutup sayısı 3P; bu değer korunacak hattın faz sayısıyla uyumlu olmalıdır. 11 kW güce kadar yüklerle kullanım için tanımlanmıştır. Gerilim bilgisi: 220 V AC.

Üretici ürün kodu LC1E2501M5; sipariş ve yedek parça eşleştirmesinde bu kodu kullanın. Ürün Tipi: Devre Açıcı. Elektrik Direği Temas Bileşimi: 3NO.

Nerede kullanılır?

  • Kumanda panoları ve otomasyon devreleri
  • Aydınlatma ve ısıtma grubu anahtarlama
  • Motor ve yüklerin uzaktan kumandası

Pratik seçim ve montaj ipuçları

  • Yardımcı kontak (NA/NK) ihtiyacınızı önceden belirleyin.
  • Montajı yetkili ve yetkin kişilere, ilgili yönetmeliklere uygun yaptırın.
  • Güç kontaklarının akım değeri yükün anma akımından yüksek olmalıdır.

Aynı gruptaki diğer modelleri Sigorta ve Koruma sayfasında inceleyebilirsiniz. Daha ayrıntılı bilgi için Otomatik Sigorta Nasıl Seçilir? yazımızı okuyabilirsiniz. Schneider Electric markasının diğer ürünlerine marka sayfasından ulaşabilirsiniz.

Ürün TipiDevre Açıcı
Tam Ürün KoduLC1E2501M5
SeriEasy TeSys
Barkod3606480328411
Derinlik85 mm
Ağırlık1.61
Yükseklik74 mm
En8.5
Boy12.7
[Ui] nominal yalıtım voltajı690 V 'e uygunIEC 60947-4-1
Genişlik45 mm
[Ue] nominal çalışma voltajıGüç devresi: <= 690 V AC 50/60 Hz
Ürün SertifikalarıCB ŞemasıCCCCEEAC
IP koruma derecesiIP2X 'e uygunIEC 60529
Ürün GrubuLC1E
bağlantılar - terminallerGüç devresi: vida kelepçesi terminalleri 1 1…6 mm² - cable stiffness: esnek kablo uçsuzGüç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuzGüç devresi: vida kelepçesi terminalleri 1 1,5…10 mm² - cable stiffness: esnek Kablo uçluGüç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: esnek Kablo uçluGüç devresi: vida kelepçesi terminalleri 1 1,5…10 mm² - cable stiffness: katı kablo uçsuzGüç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: katı kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçluKontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçluKontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
sıkma torkuKontrol devresi: 1,2 N.mGüç devresi: 1,5 N.m
Ürün serisiEasy TeSys Control
Ürün Ağırlığı0,36 kg
[Ith] klasik açık hava termik akımı32 A (at 55 °C) for güç devresi
Montaj DesteğiDIN rayıPlaka
elektrik dayanıklılığı1200000 cycles AC-3350000 cycles AC-1
[Uimp] nominal darbe dayanım voltajı6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
kullanım kategorisiAC-3AC-3eAC-1
motor gücü kW5,5 kW at 220/230 V AC 50/60 Hz11 kW at 380/400 V AC11 kW at 415/440 V AC11 kW at 500 V AC11 kW at 660/690 V AC15 kW at 660...690 V
Kutup Tanımı3P
Mekanik dayanıklılık10000000 cycles
[Ie] nominal çalışma akımı25 A (at 25 A (at 32 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi
koruyucu bakımTH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db
çalışma yüksekliği3000 m olmadan
standartlarEN/IEC 60947-1EN/IEC 60947-4-1EN/IEC 60947-5-1GB/T 14048.1GB/T 14048,4GB/T 14048,5EN/IEC 60335-1:Clause 30.2EN/IEC 60335-2-40:Annex JJ
Irms nominal kapama kapasitesi325 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
yalıtım direnci> 10 MOhm for kontrol devresi
kirletme derecesi3
Maksimum çalışma hızı1800 cyc/h -de <60 °C
yardımcı kontak düzenleme1 NK
aşırı gerilim kategorisiIII
çakışmama süresi1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
ilgili sigorta değeri10 A gG at 40 A gG at <= 690 V coordination tip 1 for güç devresi
çalışma süresi12...22 msn kapanışta4...19 msn açılışta
nominal kesme kapasitesi212,5 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı240 A 40 °C - 10 s for güç devresi120 A 40 °C - 60 s for güç devresi50 A 40 °C - 600 s for güç devresi
ortalama empedans2,5 mOhm - Ith 32 A 50 Hz for güç devresi
kontrol devresi gerilim limitleri0,85...1,1 Uc (-5…55 °C):çalışma 50 Hz0,3...0,6 Uc (-5…55 °C):düşme 50 Hz
kutup başına güç dağılımı1,6 W AC-33,2 W AC-1
yangına dayanıklılık850 °C 'e uygunIEC 60695-2-1
VA cinsinden kalkış gücü95 VA 50 Hz cos phi 0,75 (at 20 °C)95 VA 60 Hz cos phi 0,75 (at 20 °C)
VA cinsinden tutma güç tüketimi8,3 VA 50 Hz cos phi 0,3 (at 20 °C)8,5 VA 60 Hz cos phi 0,3 (at 20 °C)
ısı dağılımı2…3 W for kontrol devresi
kutup kontak düzenleme3 NA
Kontrol Devresi TipiAC 50/60Hz
Minimum Anahtarlama Gerilimi17V
Minimum Anahtarlama Akımı5mA
kontaktör uygulamasıMotor kontrolDirenç yükü
Ürün Ya da Bileşen TipiKontaktör
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı-20…70 °C Uc'de-60…80 °C storage-5…55 °C çalışma
kontrol devresi gerilimi220 V AC 50 Hz
Özellik 111KW
Özellik 225A
Elektrik Direği Temas Bileşimi3NO
Direkleri Açıklaması3P
Voltaj220V AC
Yardımcı Kontak Bileşimi1NK
