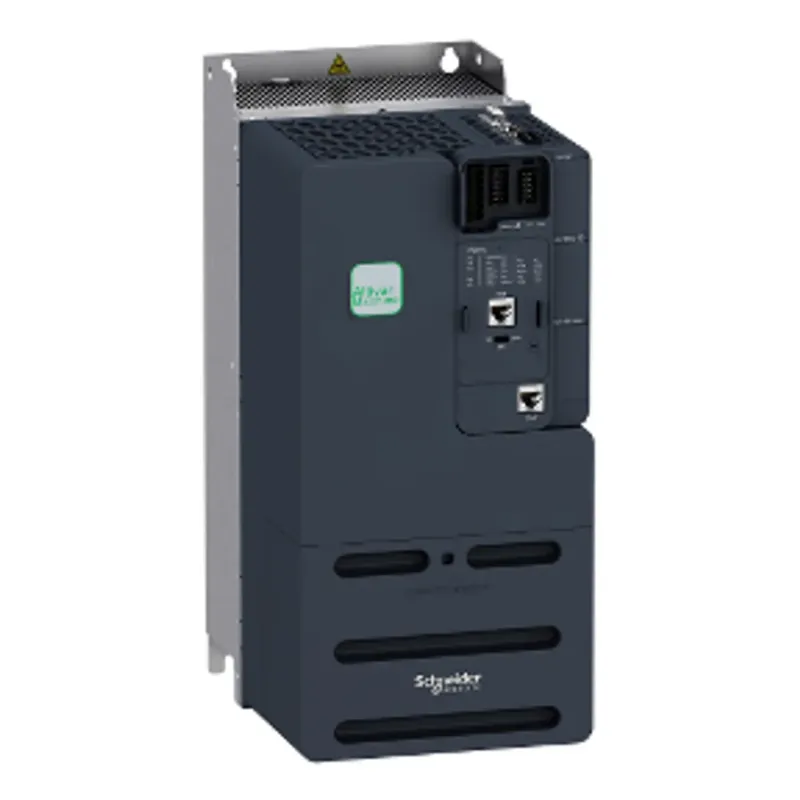

Schneider Electric 18,5kw 25HP 400VAC Hız Kontrol Cihazı Altivar 340 3606480966965 ATV340D18N4
Schneider Electric

Schneider Electric 18,5kw 25HP 400VAC Hız Kontrol Cihazı Altivar 340 3606480966965 ATV340D18N4

Güncel fiyat ve stok için Bayberk Elektrik

Bu ürünün toptan/perakende fiyatı ve stok durumu Bayberk Elektrik'te güncel olarak paylaşılır. Teklif almak için aşağıdaki seçeneklerden birini kullanabilirsiniz.

Bayberk Elektrik'te Fiyat Teklifi Al WhatsApp'tan Sor +90 538 935 81 37
  • Orijinal ve garantili ürün
  • İstanbul Perpa'dan hızlı sevkiyat
  • Teknik destek ve ürün seçimi

Schneider Electric imzalı Standart tip, 18,5 kW güç ile tanımlanan bir hız kontrol cihazı (sürücü) seçeneğidir.

18,5 kW güce kadar yüklerle kullanım için tanımlanmıştır. Gerilim bilgisi: 400 V AC. Üretici ürün kodu ATV340D18N4; sipariş ve yedek parça eşleştirmesinde bu kodu kullanın. Seri: Altivar Machine ATV340.

Ürün Ya Da Bileşen Tipi: Değişken Hızlı Sürücü. [Ue] Nominal Çalışma Voltajı: 380…500 V (- 15...10 %). Ürün serisi: Altivar Machine ATV340.

Kullanım alanları

  • Pompa, fan ve konveyör motorlarının hız ayarı
  • Enerji tasarrufu hedefli motor uygulamaları

Doğru seçim için notlar

  • Motor gücü ve besleme gerilimine uygun sürücü gücü seçin.
  • Kablolama ve ekran bağlantılarında üretici kılavuzuna uyun.
  • Pano içinde bağlantı sıkma torklarına ve kablo kesitine dikkat edin.

Sigorta ve Koruma kategorisindeki alternatif modellere göz atarak karşılaştırma yapabilirsiniz. Daha ayrıntılı bilgi için Otomatik Sigorta Nasıl Seçilir? yazımızı okuyabilirsiniz. Schneider Electric markasının diğer ürünlerine marka sayfasından ulaşabilirsiniz.

ModelStandart tip
Montaj TipiPano montajı
Tam Ürün KoduATV340D18N4
SeriAltivar Machine ATV340
Derinlik249,0 mm
Yükseklik385,0 mm
Genişlik180,0 mm
Ürün serisiAltivar Machine ATV340
motor gücü kW22 kW için normal şart18,5 kW için Ağır şart
kirletme derecesi2 'e uygunIEC 61800-5-1
minimum anahtarlama akımıRöle çıkışı R1B: 5 mA -de 24 V DCRöle çıkışı R2C: 5 mA -de 24 V DC
motor gücü hp30 hp için normal şart25 hp için Ağır şart
Ürün Ya Da Bileşen TipiDeğişken Hızlı Sürücü
[Ue] Nominal Çalışma Voltajı380…500 V (- 15...10 %)
koruma tipiTermal koruma: motorGüvenli tork kapatma: motorMotor phase loss: motorTermal koruma: sürücüGüvenli tork kapatma: sürücüAşırı ısınma: sürücüAşırı akım: sürücüOutput overcurrent between motor phase and earth: sürücüOutput overcurrent between motor phases: sürücüShort-circuit between motor phase and earth: sürücüMotor fazları arasındaki kısa devre: sürücüMotor phase loss: sürücüDC Bus overvoltage: sürücüHat besleme aşırı gerilimi: sürücüHat besleme düşük gerilimi: sürücüInput supply loss: sürücüExceeding limit speed: sürücüKontrol devresinde kesme: sürücü
ürüne özel uygulamaMakine
Haberleşme Port ProtokolüModbus seri
[Us] nominal besleme gerilimi380...480 V % - 15...10
EMC filtresiSınıf C3 EMC filtresi entegre
Dijital giriş sayısı5
Dijital giriş tipiPTI darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V)DI1...DI5 güvenli tork kapatma, 24 V DC (30 V), empedans: 3,5 kOhmprogramlanabilir
Dijital çıkış sayısı2,0
Dijital çıkış tipiProgrammable output DQ1, DQ2 30 V DC 100 mA
analog giriş sayısı2
analog giriş tipiAI1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bitAI1 software-configurable temperature probe or water level sensorAI1 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bitAI2 yazılım-yapılandırılabilir gerilim: - 10...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit
analog çıkış sayısı1
analog çıkış tipiYazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bitYazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit
maksimum anahtarlama akımıRöle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V ACRöle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DCRöle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V ACRöle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DCRöle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V ACRöle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DCRöle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V ACRöle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
asenkron motor kontrol profiliOptimum moment moduDeğişken moment standardıSabit tork standartı
hızlanma ve yavaşlama rampalarıS, U veya özelleştirilmiş0,01...9999 sn arasında ayrı olarak doğrusal ayarlanabilir
motor kayma kompanzasyonuAyarlanabilirOtomatik her türlü yükBastırılabilirSürekli mıknatıslı motor yasasında bulunmaz
anahtarlama frekansı2...16 kHz ayarlanabilir4...16 kHz değer kaybı faktörü ile
nominal anahtarlama frekansı4 kHz
durana kadar frenlemeDC enjeksiyon ile
nominal çıkış akımı39,0 A
IP koruma sınıfıIP20
röle çıkış tipiRöle çıkışları R1ARöle çıkışları R1C elektriksel dayanıklılık 100000 cyclesRöle çıkışları R2ARöle çıkışları R2C elektriksel dayanıklılık 100000 cycles
erişim yöntemiSlave Modbus RTU
4 kadranlı çalışma mümkünDoğru
senkron motor kontrol profiliRelüktans motorSabit mıknatıslı motor
Maksimum çıkış frekansı0,599 kHz
Fren kesici entegreDoğru
hat akımı54,7 A -de 380 V hat bobini olmadan (Ağır şart)43,4 A -de 480 V hat bobini olmadan (Ağır şart)49,9 A -de 380 V harici hat bobini ile (normal şart)40,2 A -de 480 V harici hat bobini ile (normal şart)54,5 A -de 480 V harici hat bobini ile (Ağır şart)43,5 A -de 380 V harici hat bobini ile (Ağır şart)
fiziksel arayüz2 telli RS 485
iletim hızı4,8 kbit/sn9,6 kbit/sn19,2 kbit/sn38,4 kbit/sn
iletim çerçevesiRTU
adreslerin sayısı1…247
elektrikli bağlantıKontrol: vidalı terminal 0,2...2,5 mm²/AWG 24...AWG 12Hat tarafı: vidalı terminal 10...25 mm²/AWG 8...AWG 3DC barası: vidalı terminal 10...25 mm²/AWG 8...AWG 3Motor: vidalı terminal 6...25 mm²/AWG 8...AWG 3
[Ie] Nominal Çalışma Akımı54.7 A at 380 V without line choke (heavy duty)
Maksimum Giriş Akımı54,7 A
Maksimum çıkış voltajı480 V
röle çıkış sayısı2
Konnektör Tipi1 RJ45
veri biçimi8 bit, yapılandırılabilir tek, çift veya paritesiz
polarizasyon tipiEmpedans yok
görünen güç33,4 kVA -de 480 V (normal şart)36,1 kVA -de 480 V (Ağır şart)
muhtemel hat Isc22 kA
W cinsinden güç dağılımıDoğal konveksiyon: 21 W -de 380 V 4 kHz (Ağır şart)Zorlamalı konveksiyon: 410 W -de 380 V 4 kHz (Ağır şart)Doğal konveksiyon: 23 W -de 380 V 4 kHz (normal şart)Zorlamalı konveksiyon: 464 W -de 380 V 4 kHz (normal şart)
seçenek kartıIletişim modülü, Profibus DP V1Iletişim modülü, ProfinetIletişim modülü, DeviceNetIletişim modülü, CANopenIletişim modülü, EtherCAT
Yüksek aşırı yükte temel yük akımı39,0 A
Güvenlik fonksiyonu Güvenli Yön (SDI) ileDoğru
Güvenlik fonksiyonu ile Güvenli Çalışma Durdurma (SOS)Doğru
Güvenlik fonksiyonu Güvenli Konum (SP) ileYanlış
Güvenlik fonksiyonu ile Güvenli programlanabilir lojikYanlış
Güvenlik fonksiyonu ile Güvenli Hız İzleyici (SSM)Yanlış
Güvenlik fonksiyonu Güvenli Durdurma 1 (SS1) ileYanlış
Sft fct Güvenli Durdurma 2 (SS2) ileDoğru
Güvenlik fonksiyonu ile Güvenli tork kapalı (STO)Yanlış
Kapalı göstergeliDoğru
Güvenlik fonksiyonu ile Güvenli fren yönetimi (SBC/SBT)Yanlış
Güvenlik fonksiyonu ile Güvenli Sınırlı Konum (SLP)Yanlış
Fazların Ağ Sayısı3 faz
besleme frekansı50...60 Hz +/- 5 %
çıkış gerilimi<= güç besleme gerilimi
maksimum geçici akım50,6 A süresince 60 s (normal şart)59 A süresince 60 s (Ağır şart)62,1 A süresince 2 s (normal şart)70 A süresince 2 s (Ağır şart)
Önceden ayarlı hız sayısı16 önceden ayarlı hız
Düşük aşırı yükte temel yük akımı46,0 A
