Schneider Electric 2.2kw 6A 1NA Kontaktör 24V Ac Kumanda
Schneider Electric

Schneider Electric 2.2kw 6A 1NA Kontaktör 24V Ac Kumanda

Güncel fiyat ve stok için Bayberk Elektrik

Bu ürünün toptan/perakende fiyatı ve stok durumu Bayberk Elektrik'te güncel olarak paylaşılır. Teklif almak için aşağıdaki seçeneklerden birini kullanabilirsiniz.

Bayberk Elektrik'te Fiyat Teklifi Al WhatsApp'tan Sor +90 538 935 81 37
  • Orijinal ve garantili ürün
  • İstanbul Perpa'dan hızlı sevkiyat
  • Teknik destek ve ürün seçimi

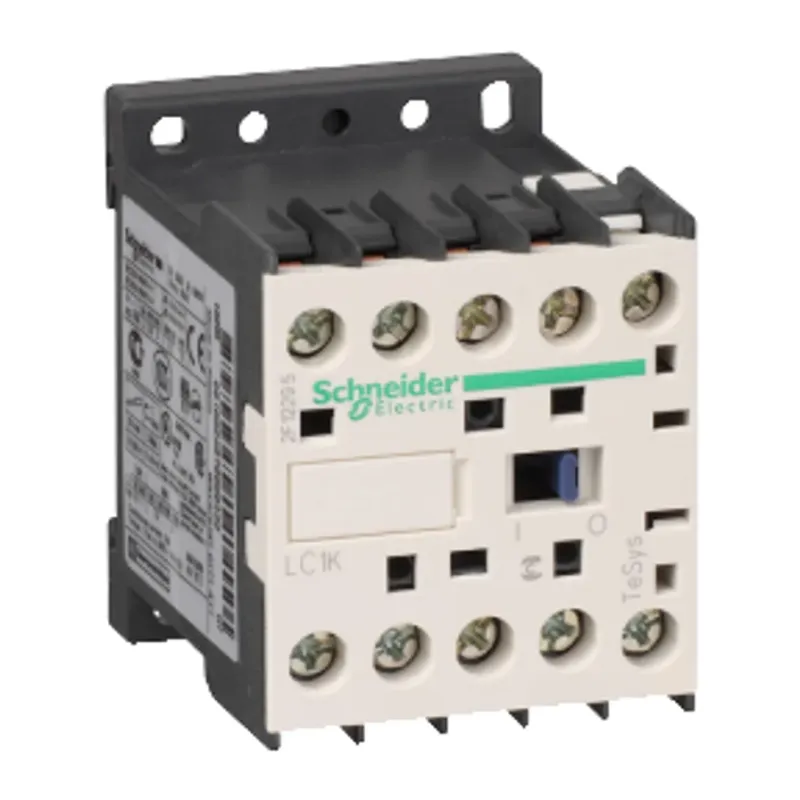

6 A anma akımı ve 2.2 kW güç değerleriyle dikkat çeken Schneider Electric LC1K0610B7, bir kontaktör modelidir.

Anma akımı 6 A. 2.2 kW güce kadar yüklerle kullanım için tanımlanmıştır. Gerilim bilgisi: 24 V AC. Üretici ürün kodu LC1K0610B7; sipariş ve yedek parça eşleştirmesinde bu kodu kullanın.

Seri: TeSys. Ürün Adı: TeSys K. Ürün Ya Da Bileşen Tipi: Kontaktör.

Nerede kullanılır?

  • Kumanda panoları ve otomasyon devreleri
  • Motor ve yüklerin uzaktan kumandası
  • Aydınlatma ve ısıtma grubu anahtarlama

Pratik seçim ve montaj ipuçları

  • Montajı yetkili ve yetkin kişilere, ilgili yönetmeliklere uygun yaptırın.
  • Yardımcı kontak (NA/NK) ihtiyacınızı önceden belirleyin.
  • Pano içinde bağlantı sıkma torklarına ve kablo kesitine dikkat edin.

Aynı gruptaki diğer modelleri Sigorta ve Koruma sayfasında inceleyebilirsiniz. Daha ayrıntılı bilgi için Otomatik Sigorta Nasıl Seçilir? yazımızı okuyabilirsiniz. Schneider Electric markasının diğer ürünlerine marka sayfasından ulaşabilirsiniz.

Tam Ürün KoduLC1K0610B7
SeriTeSys
Derinlik57 mm
Yükseklik58 mm
[Ui] nominal yalıtım voltajıGüç devresi: 600 V 'e uygunUL 508Güç devresi: 690 V 'e uygunIEC 60947-4-1Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1Sinyalleme devresi: 600 V 'e uygunUL 508Güç devresi: 600 V 'e uygunCSA C22.2 No 14Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14
Genişlik45 mm
[Ue] nominal çalışma voltajıGüç devresi: Sinyalleme devresi: <= 690 V AC <= 400 Hz
Ürün SertifikalarıCB ŞemasıCCCULCSAEACCEUKCA
Kutup Sayısı3P
IP koruma derecesiIP2X 'e uygunVDE 0106
Ürün GrubuLC1K
bağlantılar - terminallerVida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katıVida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuzVida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ileVida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katıVida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuzVida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile
sıkma torku1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 21,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm1,3 N.m - üzerinde pabuç-halka terminalleri - tornavidayla pozidriv No 2
Ürün Ağırlığı0,18 kg
[Ith] klasik açık hava termik akımı20 A (at 60 °C) for güç devresi10 A (at 50 °C) for sinyalleme devresi
Montaj DesteğiRayPlaka
elektrik dayanıklılığı1,3 Mcycles 6 A AC-3 Ue'de 1,3 Mcycles 6 A AC-3e Ue'de 0,05 Mcycles 36 A AC-4 Ue'de <= 440 V
[Uimp] nominal darbe dayanım voltajı8 kV
Ürün AdıTeSys K
kullanım kategorisiAC-3AC-3eAC-4
motor gücü kW1,5 kW -de 220...230 V AC 50/60 Hz AC-32,2 kW -de 380...415 V AC 50/60 Hz AC-33 kW -de 440/690 V AC 50/60 Hz AC-31,5 kW -de 220...230 V AC 50/60 Hz AC-3e2,2 kW -de 380...415 V AC 50/60 Hz AC-3e3 kW -de 440/690 V AC 50/60 Hz AC-3e1,5 kW -de 220...230 V AC 50/60 Hz AC-42,2 kW -de 380...415 V AC 50/60 Hz AC-43 kW -de 440/690 V AC 50/60 Hz AC-4
Kutup Tanımı3P
Mekanik dayanıklılık10 Mcycles
koruyucu bakımTC 'e uygunIEC 60068TC 'e uygunDIN 50016
çalışma yüksekliği2000 m olmadan
Cihaz UygulamasıKontrol
standartlarEN/IEC 60947-4-1GB/T 14048,4UL 60947-4-1CSA C22.2 No 60947-4-1JIS C8201-4-1IEC 60335-1:Clause 30.2IEC 60335-2-40:Annex JJUL 60335-2-40:Annex JJ
Irms nominal kapama kapasitesi110 A AC for güç devresi conforming to IEC 60947110 A AC for sinyalleme devresi conforming to IEC 60947
yalıtım direnci> 10 MOhm for sinyalleme devresi
Maksimum çalışma hızı3600 cyc/h
yardımcı kontak düzenleme1 NA
aşırı gerilim kategorisiIII
Depolama Ortam Koşulları-50…80 °C
ilgili sigorta değeri25 A gG at 25 A aM for güç devresi10 A gG for sinyalleme devresi conforming to IEC 6094710 A gG for sinyalleme devresi conforming to VDE 0660
çalışma süresi10...20 msn bobinin enerjisini kesme ve NA açma10...20 msn bobin enerjileme ve NA kapama
nominal kesme kapasitesi110 A at 220...230 V conforming to IEC 60947110 A at 380...400 V conforming to IEC 60947110 A at 415 V conforming to IEC 60947110 A at 440 V conforming to IEC 6094780 A at 500 V conforming to IEC 6094770 A at 660...690 V conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı90 A 50 °C - 1 sn for güç devresi85 A 50 °C - 5 s for güç devresi80 A 50 °C - 10 s for güç devresi60 A 50 °C - 30 s for güç devresi45 A 50 °C - 1 min for güç devresi40 A 50 °C - 3 min for güç devresi20 A 50 °C - >= 15 min for güç devresi80 A - 1 sn for sinyalleme devresi90 A - 500 ms for sinyalleme devresi110 A - 100 ms for sinyalleme devresi
ortalama empedans3 mOhm - Ith 20 A 50 Hz for güç devresi
kontrol devresi gerilim limitleriÇalışma: 0,8...1,15 Uc (at Düşme: >= 0.20 Uc (at <50 °C)
minimum anahtarlama akımı5 mA for sinyalleme devresi
yardımcı kontak tipitip anlık 1 NA
VA cinsinden kalkış gücü30 VA (at 20 °C)
VA cinsinden tutma güç tüketimi4,5 VA (at 20 °C)
ısı dağılımı1,3 W
güvenlik güvenilirlik düzeyiB10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
bobin teknolojisiYerleşik süpresör modülü olmadan
sinyalleme devre frekansı<= 400 Hz
minimum anahtarlama gerilimi17 V for sinyalleme devresi
kontaktör uygulamasıMotor kontrol
Ürün Ya Da Bileşen TipiKontaktör
kontrol devresi gerilimi24 V AC 50/60 Hz
kontrol devresi tipiAC -de 50/60 Hz
alev geciktiriciV1 'e uygunUL 94Gereksinim 2 'e uygunNF F 16-101Gereksinim 2 'e uygunNF F 16-102
power pole contact composition3 NA
[Ie] Nominal Çalışma Akımı9 A -de <= 440 V AC AC-3 için güç devresi
çakışmama mesafesi0,5 mm
