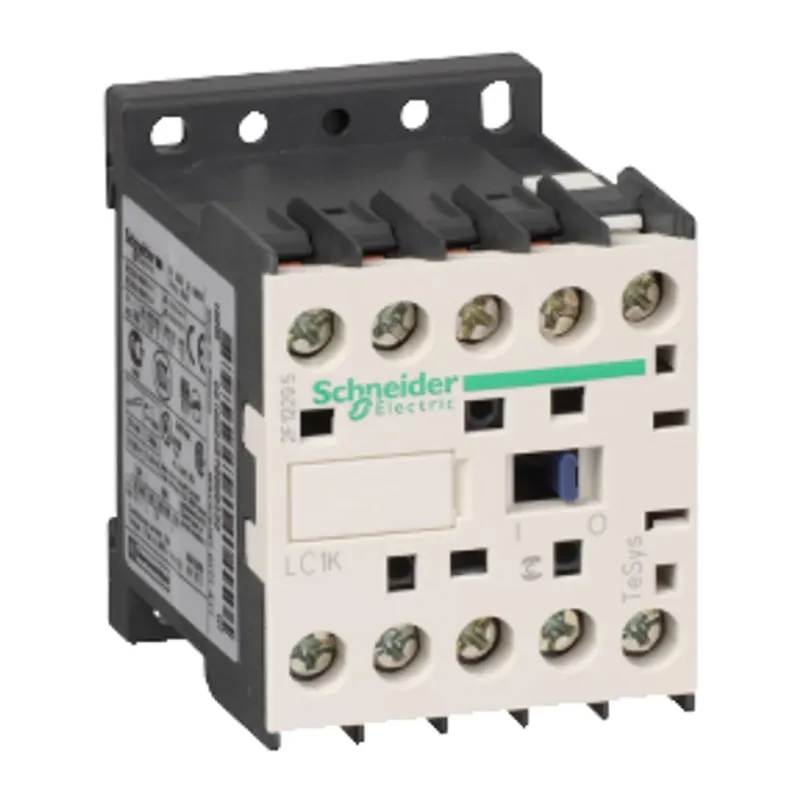

Schneider Electric 2.2kw 6A 1NK Kontaktör 24V Ac Kumanda
Schneider Electric

Schneider Electric 2.2kw 6A 1NK Kontaktör 24V Ac Kumanda

Güncel fiyat ve stok için Bayberk Elektrik

Bu ürünün toptan/perakende fiyatı ve stok durumu Bayberk Elektrik'te güncel olarak paylaşılır. Teklif almak için aşağıdaki seçeneklerden birini kullanabilirsiniz.

Bayberk Elektrik'te Fiyat Teklifi Al WhatsApp'tan Sor +90 538 935 81 37
  • Orijinal ve garantili ürün
  • İstanbul Perpa'dan hızlı sevkiyat
  • Teknik destek ve ürün seçimi

Schneider Electric imzalı LC1K0601B7, 6 A anma akımı, 3P kutuplu yapı ve 2.2 kW güç ile tanımlanan bir kontaktör seçeneğidir.

Ürün 6 A akım değerine göre seçilir. Kutup sayısı 3P; bu değer korunacak hattın faz sayısıyla uyumlu olmalıdır. 2.2 kW güce kadar yüklerle kullanım için tanımlanmıştır. Gerilim bilgisi: 24 V AC.

Üretici ürün kodu LC1K0601B7; sipariş ve yedek parça eşleştirmesinde bu kodu kullanın. Ürün Tipi: Devre Açıcı. Elektrik Direği Temas Bileşimi: 3NO.

Kullanım alanları

  • Motor ve yüklerin uzaktan kumandası
  • Aydınlatma ve ısıtma grubu anahtarlama
  • Kumanda panoları ve otomasyon devreleri

Doğru seçim için notlar

  • Pano içinde bağlantı sıkma torklarına ve kablo kesitine dikkat edin.
  • Bobin gerilimini (örneğin 24 V, 230 V AC/DC) kumanda devresine göre seçin.
  • Güç kontaklarının akım değeri yükün anma akımından yüksek olmalıdır.

Sigorta ve Koruma kategorisindeki alternatif modellere göz atarak karşılaştırma yapabilirsiniz. Daha ayrıntılı bilgi için Otomatik Sigorta Nasıl Seçilir? yazımızı okuyabilirsiniz. Schneider Electric markasının diğer ürünlerine marka sayfasından ulaşabilirsiniz.

Ürün TipiDevre Açıcı
Tam Ürün KoduLC1K0601B7
SeriTeSys
Barkod3389110368833
Derinlik5.7
Ağırlık0.18
En4.5
Boy5.8
[Ui] nominal yalıtım voltajıGüç devresi: 600 V 'e uygunUL 508Güç devresi: 690 V 'e uygunIEC 60947-4-1Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1Sinyalleme devresi: 600 V 'e uygunUL 508Güç devresi: 600 V 'e uygunCSA C22.2 No 14Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14
[Ue] nominal çalışma voltajıGüç devresi: Sinyalleme devresi: <= 690 V AC <= 400 Hz
Ürün SertifikalarıCB ŞemasıCCCULCSAEACCEUKCA
IP koruma derecesiIP2X 'e uygunVDE 0106
Ürün GrubuLC1K
bağlantılar - terminallerVida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katıVida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuzVida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ileVida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katıVida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuzVida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile
sıkma torku0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri Philips No 20,8…1,3 N.m - üzerinde vida kelepçesi terminalleri düz Ø 6 mmGüç devresi: 0,8…1,3 N.m - üzerinde pabuç-halka terminalleri pozidriv No 2
[Ith] klasik açık hava termik akımı20 A (at 60 °C) for güç devresi10 A (at 50 °C) for sinyalleme devresi
Montaj DesteğiPlakaRay
elektrik dayanıklılığı1,3 Mcycles 6 A AC-3 Ue'de 1,3 Mcycles 6 A AC-3e Ue'de 0,05 Mcycles 36 A AC-4 Ue'de <= 440 V
[Uimp] nominal darbe dayanım voltajı8 kV
kullanım kategorisiAC-3AC-3eAC-4
motor gücü kW1,5 kW -de 220...230 V AC 50/60 Hz AC-32,2 kW -de 380...415 V AC 50/60 Hz AC-33 kW -de 440/690 V AC 50/60 Hz AC-31,5 kW -de 220...230 V AC 50/60 Hz AC-3e2,2 kW -de 380...415 V AC 50/60 Hz AC-3e3 kW -de 440/690 V AC 50/60 Hz AC-3e1,5 kW -de 220...230 V AC 50/60 Hz AC-42,2 kW -de 380...415 V AC 50/60 Hz AC-43 kW -de 440/690 V AC 50/60 Hz AC-4
Kutup Tanımı3P
Mekanik dayanıklılık10 Mcycles
[Ie] nominal çalışma akımı6 A (at 6 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi
koruyucu bakımTC 'e uygunIEC 60068TC 'e uygunDIN 50016
çalışma yüksekliği2000 m olmadan
Cihaz UygulamasıKontrol
standartlarEN/IEC 60947-4-1GB/T 14048,4UL 60947-4-1CSA C22.2 No 60947-4-1JIS C8201-4-1IEC 60335-1:Clause 30.2IEC 60335-2-40:Annex JJUL 60335-2-40:Annex JJ
Irms nominal kapama kapasitesi110 A AC for güç devresi conforming to IEC 60947110 A AC for sinyalleme devresi conforming to IEC 60947
yalıtım direnci> 10 MOhm for sinyalleme devresi
Maksimum çalışma hızı3600 cyc/h
yardımcı kontak düzenleme1 NK
aşırı gerilim kategorisiIII
Depolama Ortam Koşulları-50…80 °C
ilgili sigorta değeri25 A gG at 25 A aM for güç devresi10 A gG for sinyalleme devresi conforming to IEC 6094710 A gG for sinyalleme devresi conforming to VDE 0660
çalışma süresi10...20 msn bobinin enerjisini kesme ve NA açma10...20 msn bobin enerjileme ve NA kapama
nominal kesme kapasitesi110 A at 220...230 V conforming to IEC 60947110 A at 380...400 V conforming to IEC 60947110 A at 415 V conforming to IEC 60947110 A at 440 V conforming to IEC 6094780 A at 500 V conforming to IEC 6094770 A at 660...690 V conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı90 A 50 °C - 1 sn for güç devresi85 A 50 °C - 5 s for güç devresi80 A 50 °C - 10 s for güç devresi60 A 50 °C - 30 s for güç devresi45 A 50 °C - 1 min for güç devresi40 A 50 °C - 3 min for güç devresi20 A 50 °C - >= 15 min for güç devresi80 A - 1 sn for sinyalleme devresi90 A - 500 ms for sinyalleme devresi110 A - 100 ms for sinyalleme devresi
ortalama empedans3 mOhm - Ith 20 A 50 Hz for güç devresi
kontrol devresi gerilim limitleriÇalışma: 0,8...1,15 Uc (at Düşme: >= 0.20 Uc (at <50 °C)
yardımcı kontak tipitip anlık 1 NK
VA cinsinden kalkış gücü30 VA (at 20 °C)
VA cinsinden tutma güç tüketimi4,5 VA (at 20 °C)
ısı dağılımı1,3 W
Kontrol Devresi TipiAC 50/60Hz
Minimum Anahtarlama Gerilimi17V
Minimum Anahtarlama Akımı5mA
güvenlik güvenilirlik düzeyiB10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
bobin teknolojisiYerleşik süpresör modülü olmadan
sinyalleme devre frekansı<= 400 Hz
kontaktör uygulamasıMotor kontrol
Ürün Ya da Bileşen TipiKontaktör
kontrol devresi gerilimi24 V AC 50/60 Hz
Özellik 12.2KW
Özellik 26A
alev geciktiriciV1 'e uygunUL 94Gereksinim 2 'e uygunNF F 16-101Gereksinim 2 'e uygunNF F 16-102
Elektrik Direği Temas Bileşimi3NO
Direkleri Açıklaması3P
Voltaj24V AC
Yardımcı Kontak Bileşimi1NC
power pole contact composition3 NA
çakışmama mesafesi0,5 mm
