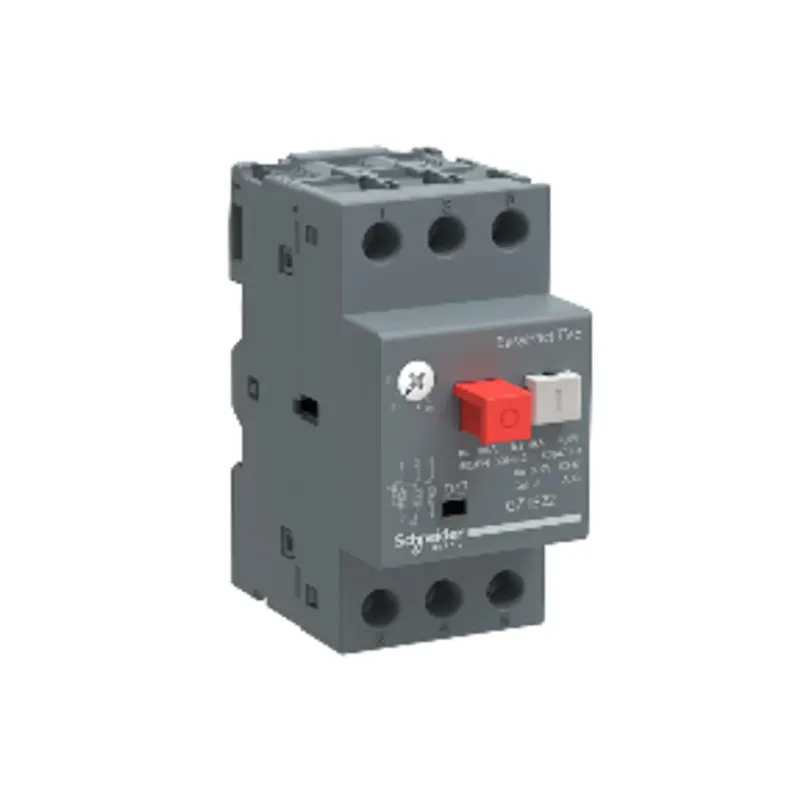

Schneider Electric 20-25 Amp Motor Koruma Rölesi ( 10-100 Ka ) Easypact Tvs GZ1
Schneider Electric

Schneider Electric 20-25 Amp Motor Koruma Rölesi ( 10-100 Ka ) Easypact Tvs GZ1

Güncel fiyat ve stok için Bayberk Elektrik

Bu ürünün toptan/perakende fiyatı ve stok durumu Bayberk Elektrik'te güncel olarak paylaşılır. Teklif almak için aşağıdaki seçeneklerden birini kullanabilirsiniz.

Bayberk Elektrik'te Fiyat Teklifi Al WhatsApp'tan Sor +90 538 935 81 37
  • Orijinal ve garantili ürün
  • İstanbul Perpa'dan hızlı sevkiyat
  • Teknik destek ve ürün seçimi

Katalogdaki motor koruma şalteri ürünlerinden Schneider Electric GZ1E22; 20-25 A ayar aralığı, 3P kutuplu yapı ve 100 kA kesme kapasitesi sunar.

Ayar (akım) aralığı 20–25 A; motorun etiket akımı bu aralığa girmelidir. Kutup sayısı 3P; bu değer korunacak hattın faz sayısıyla uyumlu olmalıdır. Kesme kapasitesi 100 kA; bu değer tesisteki olası kısa devre akımından düşük olmamalıdır. Üretici ürün kodu GZ1E22; sipariş ve yedek parça eşleştirmesinde bu kodu kullanın.

Termal Koruma Ayar Aralığı: 20-25A. Bileşen Türü: Devre Kesici. Renk: Gri.

Hangi uygulamalarda tercih edilir?

  • Motor kumanda panoları
  • Elektrik motorlarının aşırı yük ve kısa devre koruması
  • Pompa, fan ve konveyör devreleri

Seçerken dikkat edilecekler

  • Pano içinde bağlantı sıkma torklarına ve kablo kesitine dikkat edin.
  • Montajı yetkili ve yetkin kişilere, ilgili yönetmeliklere uygun yaptırın.
  • Ayar aralığını motorun etiket akımına göre seçin.

Benzer ürünler için Sigorta ve Koruma sayfasına bakabilirsiniz. Daha ayrıntılı bilgi için Otomatik Sigorta Nasıl Seçilir? yazımızı okuyabilirsiniz. Schneider Electric markasının diğer ürünlerine marka sayfasından ulaşabilirsiniz.

Montaj TipiVidalarlaKlipsle
Tam Ürün KoduGZ1E22
RenkGri
Barkod3606480567902
Derinlik7.8
Ağırlık0.26
En4.45
Boy8.9
[Ui] nominal yalıtım voltajı690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ue] nominal çalışma voltajı690 V AC 50/60 Hz 'e uygunIEC 60947-2
Ürün SertifikalarıCCCCECB
IP koruma derecesiIP20 'e uygunIEC 60529
Ürün GrubuGZ1E
bağlantılar - terminallerVida kelepçesi terminalleri 2 1…6 mm² - cable stiffness: katıVida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: esnek kablo uçsuzVida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu
Montaj DesteğiRay
elektrik dayanıklılığı100000 cycles için AC-3
[Uimp] nominal darbe dayanım voltajı6 kV 'e uygunIEC 60947-2
kullanım kategorisiAC-3
motor gücü kW5,5 kW -de 230 V AC 50/60 Hz11 kW -de 440 V AC 50/60 Hz11 kW -de 400 V AC 50/60 Hz15 kW -de 500 V AC 50/60 Hz22 kW -de 690 V AC 50/60 Hz
Kutup Tanımı3P
Mekanik dayanıklılık100000 cycles
koruyucu bakımTH
çalışma yüksekliği2000 m
Cihaz UygulamasıMotor
Depolama Ortam Koşulları-40…80 °C
yangına dayanıklılık960 °C 'e uygunIEC 60695-2-1
Kontrol tipiAçma/kapama butonu
Kutup Açıklaması3P
StandartlarIEC 60947-4IEC 60947-2
çalışma için ortam hava sıcaklığı-20…60 °C
Çalışma Gerilimi690V AC 50/60Hz
Şebeke TipiAC
Termal Koruma Ayar Aralığı20-25A
Frekans50/60Hz
ağ frekansı50/60 Hz 'e uygunIEC 60947-2
montaj konumuHerhangi bir konum
[Ics] nominal hizmet kısa devre kesme kapasitesi100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-275 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-250 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-275 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-240 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
manyetik açma akımı327 A
açma birimi teknolojisiTermik Manyetik
yalıtıma uygunlukEvet 'e uygunIEC 60947-1 ek 7.1.6
Bara açıklamasıIcu: 2 kA -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2Icu: 10 kA -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2Icu: 30 kA -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2Icu: 5 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2Icu: 3 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
güç dağılımı2,5 W (kutup başına)
maksimum çalışma oranı25 cyc/h
Sıkma Torku1,7Nm
Bileşen TürüDevre Kesici
