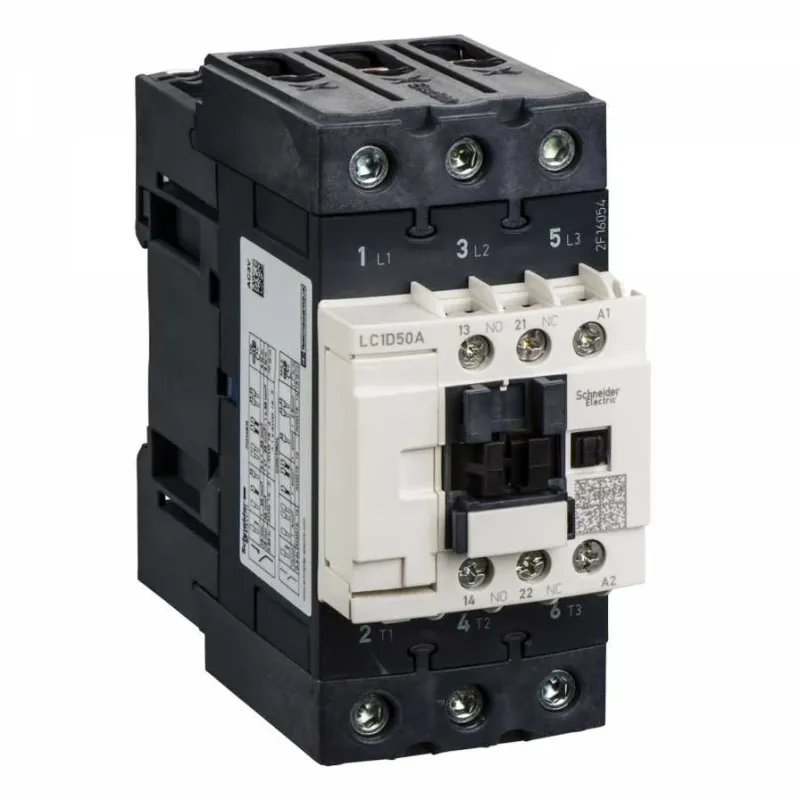

Schneider Electric 22KW 50A 1na+1nk Kontaktör 220V Ac Kumanda
Schneider Electric

Schneider Electric 22KW 50A 1na+1nk Kontaktör 220V Ac Kumanda

Güncel fiyat ve stok için Bayberk Elektrik

Bu ürünün toptan/perakende fiyatı ve stok durumu Bayberk Elektrik'te güncel olarak paylaşılır. Teklif almak için aşağıdaki seçeneklerden birini kullanabilirsiniz.

Bayberk Elektrik'te Fiyat Teklifi Al WhatsApp'tan Sor +90 538 935 81 37
  • Orijinal ve garantili ürün
  • İstanbul Perpa'dan hızlı sevkiyat
  • Teknik destek ve ürün seçimi

Kontaktör arayanlar için Schneider Electric markasından LC1D50AM7 modeli; 50 A anma akımı, 3P kutuplu yapı ve 22 kW güç sunuyor.

Akım değeri 50 A olarak belirtilmiştir. Kutup sayısı 3P; bu değer korunacak hattın faz sayısıyla uyumlu olmalıdır. 22 kW güce kadar yüklerle kullanım için tanımlanmıştır. Gerilim bilgisi: 220 V AC.

Üretici ürün kodu LC1D50AM7; sipariş ve yedek parça eşleştirmesinde bu kodu kullanın. Ürün ya da Bileşen Tipi: Kontaktör. Kontaktör Uygulaması: Motor Kontrol-Direnç Yükü.

Tipik kullanım yerleri

  • Kumanda panoları ve otomasyon devreleri
  • Motor ve yüklerin uzaktan kumandası
  • Aydınlatma ve ısıtma grubu anahtarlama

Satın almadan önce kontrol edin

  • Montajı yetkili ve yetkin kişilere, ilgili yönetmeliklere uygun yaptırın.
  • Yardımcı kontak (NA/NK) ihtiyacınızı önceden belirleyin.
  • Pano içinde bağlantı sıkma torklarına ve kablo kesitine dikkat edin.

Aynı gruptaki diğer modelleri Sigorta ve Koruma sayfasında inceleyebilirsiniz. Daha ayrıntılı bilgi için Otomatik Sigorta Nasıl Seçilir? yazımızı okuyabilirsiniz. Schneider Electric markasının diğer ürünlerine marka sayfasından ulaşabilirsiniz.

Tam Ürün KoduLC1D50AM7
SeriTeSysTeSys Deca
Derinlik120 mm
Yükseklik122 mm
[Ui] nominal yalıtım voltajıGüç devresi: 600 V CSA sertifikaliGüç devresi: 600 V UL sertifikaliSinyalleme devresi: 690 V 'e uygunIEC 60947-1Sinyalleme devresi: 600 V CSA sertifikaliSinyalleme devresi: 600 V UL sertifikaliGüç devresi: 690 V 'e uygunIEC 60947-4-1
Genişlik55 mm
[Ue] nominal çalışma voltajıGüç devresi: Güç devresi: <= 300 V DC
Ürün SertifikalarıCCCULCB ŞemasıCSACEUKCADenizcilikEAC
IP koruma derecesiIP20 ön yüz 'e uygunIEC 60529
Ürün GrubuLC1D
bağlantılar - terminallerKontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçluKontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçluKontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuzGüç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - cable stiffness: esnek kablo uçsuzGüç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - cable stiffness: esnek kablo uçsuzGüç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - cable stiffness: esnek Kablo uçluGüç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - cable stiffness: esnek Kablo uçluGüç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - cable stiffness: katı kablo uçsuzGüç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - cable stiffness: katı kablo uçsuz
sıkma torkuKontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla düz Ø 6 mmKontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla Philips No 2Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mmGüç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mmKontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla pozidriv No 2Güç devresi: 2,5 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla pozidriv No 2
Ürün serisiTeSys Deca
Ürün Ağırlığı0,85 kg
[Ith] klasik açık hava termik akımı10 A (at 60 °C) for sinyalleme devresi80 A (at 60 °C) for güç devresi
Montaj DesteğiPlakaRay
elektrik dayanıklılığı1,45 Mcycles 50 A AC-3 Ue'de 1,1 Mcycles 80 A AC-1 Ue'de 1,45 Mcycles 50 A AC-3e Ue'de <= 440 V
[Uimp] nominal darbe dayanım voltajı6 kV 'e uygunIEC 60947
kullanım kategorisiAC-4AC-1AC-3AC-3e
motor gücü kW15 kW at 220...230 V AC 50/60 Hz (AC-3)22 kW at 380...400 V AC 50/60 Hz (AC-3)30 kW at 500 V AC 50/60 Hz (AC-3)33 kW at 660...690 V AC 50/60 Hz (AC-3)25 kW at 415 V AC 50/60 Hz (AC-3)30 kW at 440 V AC 50/60 Hz (AC-3)11 kW at 400 V AC 50/60 Hz (AC-4)15 kW at 220...230 V AC 50/60 Hz (AC-3e)22 kW at 380...400 V AC 50/60 Hz (AC-3e)30 kW at 500 V AC 50/60 Hz (AC-3e)33 kW at 660...690 V AC 50/60 Hz (AC-3e)25 kW at 415 V AC 50/60 Hz (AC-3e)30 kW at 440 V AC 50/60 Hz (AC-3e)
Kutup Tanımı3P
[Ie] nominal çalışma akımı50 A (at 80 A (at 50 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi
koruyucu bakımTH 'e uygunIEC 60068-2-30
standartlarEN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1CSA C22.2 No 14UL 60947-4-1IEC 60335-2-40:Annex JJUL 60335-2-40:Annex JJIEC 60335-1:Clause 30.2
Irms nominal kapama kapasitesi140 A AC for sinyalleme devresi conforming to IEC 60947-5-1250 A DC for sinyalleme devresi conforming to IEC 60947-5-1900 A at 440 V for güç devresi conforming to IEC 60947
yalıtım direnci> 10 MOhm for sinyalleme devresi
Ana KategoriŞalt
Alt KategoriKontaktör
kirletme derecesi3
Maksimum çalışma hızı3600 cyc/h at 60 °C
yardımcı kontak düzenleme1 NA + 1 NK
aşırı gerilim kategorisiIII
çakışmama süresi1,5 ms enerji kesmede NK ve NA kontağı arasında1,5 ms enerjilemede NK ve NA kontağı arasında
ilgili sigorta değeri10 A gG for sinyalleme devresi conforming to IEC 60947-5-1100 A gG at 100 A gG at <= 690 V coordination tip 2 for güç devresi
çalışma süresi4...19 msn açma12...26 msn kapama
nominal kesme kapasitesi900 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı400 A 40 °C - 10 s for güç devresi810 A 40 °C - 1 sn for güç devresi84 A 40 °C - 10 min for güç devresi208 A 40 °C - 1 min for güç devresi100 A - 1 sn for sinyalleme devresi120 A - 500 ms for sinyalleme devresi140 A - 100 ms for sinyalleme devresi
ortalama empedans1,5 mOhm - Ith 80 A 50 Hz for güç devresi
kontrol devresi gerilim limitleri0,3...0,6 Uc (-40…70 °C):düşme AC 50/60 Hz0,8...1,1 Uc (-40…60 °C):çalışma AC 50 Hz0,85...1,1 Uc (-40…60 °C):çalışma AC 60 Hz1...1.1 Uc (60…70 °C):çalışma AC 50/60 Hz
kutup başına güç dağılımı3,7 W AC-39,6 W AC-13,7 W AC-3e
Ürün ya da Bileşen TipiKontaktör
yardımcı kontak tipitip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
VA cinsinden kalkış gücü140 VA 60 Hz cos phi 0,75 (at 20 °C)160 VA 50 Hz cos phi 0,75 (at 20 °C)
VA cinsinden tutma güç tüketimi13 VA 60 Hz cos phi 0,3 (at 20 °C)15 VA 50 Hz cos phi 0,3 (at 20 °C)
ısı dağılımı4…5 W at 50/60 Hz
Kontrol Devresi TipiAC 50/60 Hz
Kutup Açıklaması3P
Minimum Anahtarlama Gerilimi17 V için sinyalleme devresi
Minimum Anahtarlama Akımı5 mA için sinyalleme devresi
motor gücü hp3 hp at 115 V AC 50/60 Hz for 1 faz motors7,5 hp at 230/240 V AC 50/60 Hz for 1 faz motors15 hp at 200/208 V AC 50/60 Hz for 3 faz motors15 hp at 230/240 V AC 50/60 Hz for 3 faz motors40 hp at 460/480 V AC 50/60 Hz for 3 faz motors40 hp at 575/600 V AC 50/60 Hz for 3 faz motors
[Uc] kontrol devresi gerilimi220 V AC 50/60 Hz
güvenlik güvenilirlik düzeyiB10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
bobin teknolojisiYerleşik süpresör modülü olmadan
sinyalleme devre frekansı25...400 Hz
uyumluluk koduLC1D
koruyucu kapakIle
Kontaktör UygulamasıMotor Kontrol-Direnç Yükü
Kutup Kontak Düzenleme3 NA
Kontrol Devresi Gerilimi220 V AC 50/60 Hz
Mekanik Dayanıklılık6 Mcycles
Çalışma Hızı3600 cyc/h -de <= 60 °C
