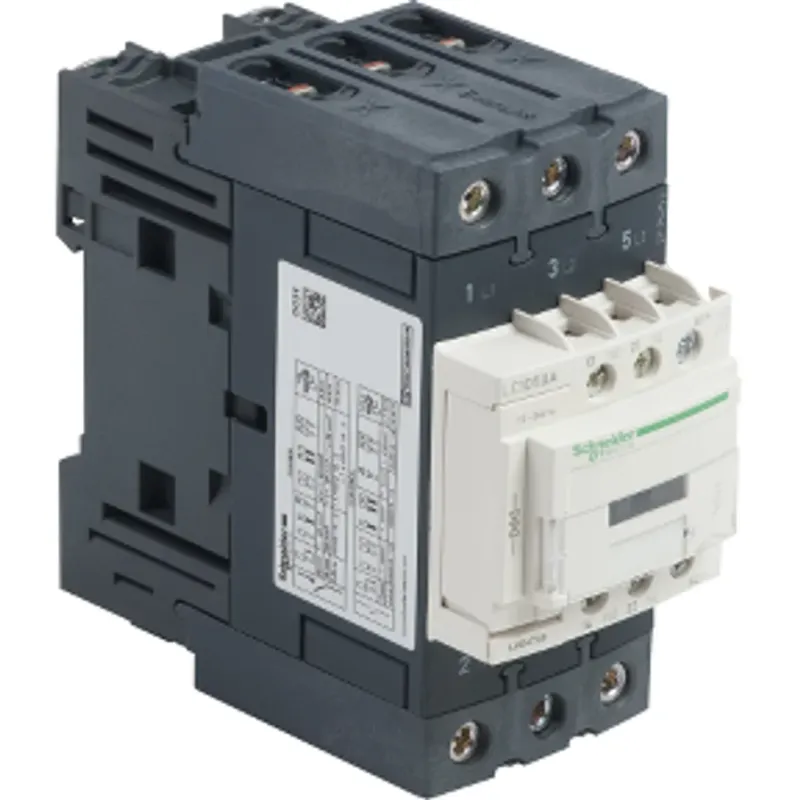

Schneider Electric 22KW 50A 1na+1nk Kontaktör 24V Dc Kumanda
Schneider Electric

Schneider Electric 22KW 50A 1na+1nk Kontaktör 24V Dc Kumanda

Güncel fiyat ve stok için Bayberk Elektrik

Bu ürünün toptan/perakende fiyatı ve stok durumu Bayberk Elektrik'te güncel olarak paylaşılır. Teklif almak için aşağıdaki seçeneklerden birini kullanabilirsiniz.

Bayberk Elektrik'te Fiyat Teklifi Al WhatsApp'tan Sor +90 538 935 81 37
  • Orijinal ve garantili ürün
  • İstanbul Perpa'dan hızlı sevkiyat
  • Teknik destek ve ürün seçimi

Katalogdaki kontaktör ürünlerinden Schneider Electric LC1D50ABD; 50 A anma akımı, 3P kutuplu yapı ve 22 kW güç sunar.

Anma akımı 50 A. Kutup sayısı 3P; bu değer korunacak hattın faz sayısıyla uyumlu olmalıdır. 22 kW güce kadar yüklerle kullanım için tanımlanmıştır. Gerilim bilgisi: 24 V DC.

Üretici ürün kodu LC1D50ABD; sipariş ve yedek parça eşleştirmesinde bu kodu kullanın. Ürün Tipi: Devre Açıcı. Elektrik Direği Temas Bileşimi: 3NO.

Hangi uygulamalarda tercih edilir?

  • Kumanda panoları ve otomasyon devreleri
  • Aydınlatma ve ısıtma grubu anahtarlama
  • Motor ve yüklerin uzaktan kumandası

Seçerken dikkat edilecekler

  • Yardımcı kontak (NA/NK) ihtiyacınızı önceden belirleyin.
  • Montajı yetkili ve yetkin kişilere, ilgili yönetmeliklere uygun yaptırın.
  • Güç kontaklarının akım değeri yükün anma akımından yüksek olmalıdır.

Aynı gruptaki diğer modelleri Sigorta ve Koruma sayfasında inceleyebilirsiniz. Daha ayrıntılı bilgi için Otomatik Sigorta Nasıl Seçilir? yazımızı okuyabilirsiniz. Schneider Electric markasının diğer ürünlerine marka sayfasından ulaşabilirsiniz.

Ürün TipiDevre Açıcı
Tam Ürün KoduLC1D50ABD
SeriTeSysTeSys Deca
Barkod3389119408783
Derinlik12
Ağırlık0.93
En5.5
Boy12.2
[Ui] nominal yalıtım voltajıGüç devresi: 600 V CSA sertifikaliGüç devresi: 600 V UL sertifikaliSinyalleme devresi: 690 V 'e uygunIEC 60947-1Sinyalleme devresi: 600 V CSA sertifikaliSinyalleme devresi: 600 V UL sertifikaliGüç devresi: 690 V 'e uygunIEC 60947-4-1
[Ue] nominal çalışma voltajıGüç devresi: Güç devresi: <= 300 V DC
Ürün SertifikalarıCCCULCB ŞemasıCSACEUKCADenizcilikEAC
IP koruma derecesiIP20 ön yüz 'e uygunIEC 60529
Ürün GrubuLC1D
bağlantılar - terminallerKontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçluKontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçluKontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuzGüç devresi: vida kelepçesi terminalleri 1 1…35 mm² - cable stiffness: esnek kablo uçsuzGüç devresi: vida kelepçesi terminalleri 2 1…25 mm² - cable stiffness: esnek kablo uçsuzGüç devresi: vida kelepçesi terminalleri 1 1…35 mm² - cable stiffness: esnek Kablo uçluGüç devresi: vida kelepçesi terminalleri 2 1…25 mm² - cable stiffness: esnek Kablo uçluGüç devresi: vida kelepçesi terminalleri 1 1…35 mm² - cable stiffness: katı kablo uçsuzGüç devresi: vida kelepçesi terminalleri 2 1…25 mm² - cable stiffness: katı kablo uçsuz
sıkma torkuKontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mmKontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mmGüç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mmKontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Ürün serisiTeSys Deca
[Ith] klasik açık hava termik akımı10 A (at 60 °C) for sinyalleme devresi80 A (at 60 °C) for güç devresi
Montaj DesteğiPlakaRay
elektrik dayanıklılığı1,45 Mcycles 50 A AC-3 Ue'de 0,5 Mcycles 80 A AC-1 Ue'de 1,45 Mcycles 50 A AC-3e Ue'de <= 440 V
[Uimp] nominal darbe dayanım voltajı6 kV 'e uygunIEC 60947
kullanım kategorisiAC-4AC-1AC-3AC-3e
motor gücü kW15 kW at 220/230 V AC 50/60 Hz (AC-3)22 kW at 380/400 V AC 50/60 Hz (AC-3)25 kW at 415 V AC 50/60 Hz (AC-3)30 kW at 440 V AC 50/60 Hz (AC-3)30 kW at 500 V AC 50/60 Hz (AC-3)33 kW at 660/690 V AC 50/60 Hz (AC-3)15 kW at 220/230 V AC 50/60 Hz (AC-3e)22 kW at 380/400 V AC 50/60 Hz (AC-3e)25 kW at 415 V AC 50/60 Hz (AC-3e)30 kW at 440 V AC 50/60 Hz (AC-3e)30 kW at 500 V AC 50/60 Hz (AC-3e)33 kW at 660/690 V AC 50/60 Hz (AC-3e)11 kW at 400 V AC 50/60 Hz (AC-4)
Kutup Tanımı3P
Mekanik dayanıklılık10 Mcycles
[Ie] nominal çalışma akımı50 A (at 80 A (at 50 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi
koruyucu bakımTH 'e uygunIEC 60068-2-30
çalışma yüksekliği0...3000 m
standartlarEN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1CSA C22.2 No 14UL 60947-4-1IEC 60335-2-40:Annex JJUL 60335-2-40:Annex JJIEC 60335-1:Clause 30.2
Irms nominal kapama kapasitesi140 A AC for sinyalleme devresi conforming to IEC 60947-5-1250 A DC for sinyalleme devresi conforming to IEC 60947-5-1900 A at 440 V for güç devresi conforming to IEC 60947
yalıtım direnci> 10 MOhm for sinyalleme devresi
kirletme derecesi3
Maksimum çalışma hızı3600 cyc/h at 60 °C
yardımcı kontak düzenleme1 NA + 1 NK
aşırı gerilim kategorisiIII
çakışmama süresi1,5 ms enerji kesmede NK ve NA kontağı arasında1,5 ms enerjilemede NK ve NA kontağı arasında
ilgili sigorta değeri10 A gG for sinyalleme devresi conforming to IEC 60947-5-1100 A gG at 100 A gG at <= 690 V coordination tip 2 for güç devresi
çalışma süresi50 ±15 % ms kapama16...24 msn açma
nominal kesme kapasitesi900 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı400 A 40 °C - 10 s for güç devresi810 A 40 °C - 1 sn for güç devresi84 A 40 °C - 10 min for güç devresi208 A 40 °C - 1 min for güç devresi100 A - 1 sn for sinyalleme devresi120 A - 500 ms for sinyalleme devresi140 A - 100 ms for sinyalleme devresi
ortalama empedans1,5 mOhm - Ith 80 A 50 Hz for güç devresi
kontrol devresi gerilim limitleri0,1...0,3 Uc (-40…70 °C):düşme DC0,75...1,25 Uc (-40…60 °C):çalışma DC1...1.25 Uc (60…70 °C):çalışma DC
kutup başına güç dağılımı3,7 W AC-39,6 W AC-13,7 W AC-3e
yangına dayanıklılık850 °C 'e uygunIEC 60695-2-1
yardımcı kontak tipitip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
kutup kontak düzenleme3 NA
Kontrol Devresi TipiDC Standardı
Minimum Anahtarlama Gerilimi17V
Minimum Anahtarlama Akımı5mA
motor gücü hp3 hp at 115 V AC 50/60 Hz for 1 faz motors7,5 hp at 230/240 V AC 50/60 Hz for 1 faz motors15 hp at 200/208 V AC 50/60 Hz for 3 faz motors15 hp at 230/240 V AC 50/60 Hz for 3 faz motors40 hp at 460/480 V AC 50/60 Hz for 3 faz motors40 hp at 575/600 V AC 50/60 Hz for 3 faz motors
[Uc] kontrol devresi gerilimi24 V DC
güvenlik güvenilirlik düzeyiB10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
bobin teknolojisiYerleşik çift yönlü tepe sınırlayıcı diyot süpresör
sinyalleme devre frekansı25...400 Hz
kontaktör uygulamasıDirenç yüküMotor kontrol
uyumluluk koduLC1D
Ürün Ya da Bileşen TipiKontaktör
koruyucu kapakIle
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı-40…60 °C60…70 °C değer kaybı ile
iklimsel dayanım'e uygunIACS E10 nemli sıcağa maruz kalma'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma
Özellik 122KW
Özellik 250A
alev geciktiriciV1 'e uygunUL 94
Elektrik Direği Temas Bileşimi3NO
Direkleri Açıklaması3P
Voltaj24V DC
Yardımcı Kontak Bileşimi1NA+1NK
zaman sabiti34 ms
W cinsinden kalkış gücü19 W 20 °C)
W cinsinden tutma güç tüketimi7,4 W -de 20 °C
