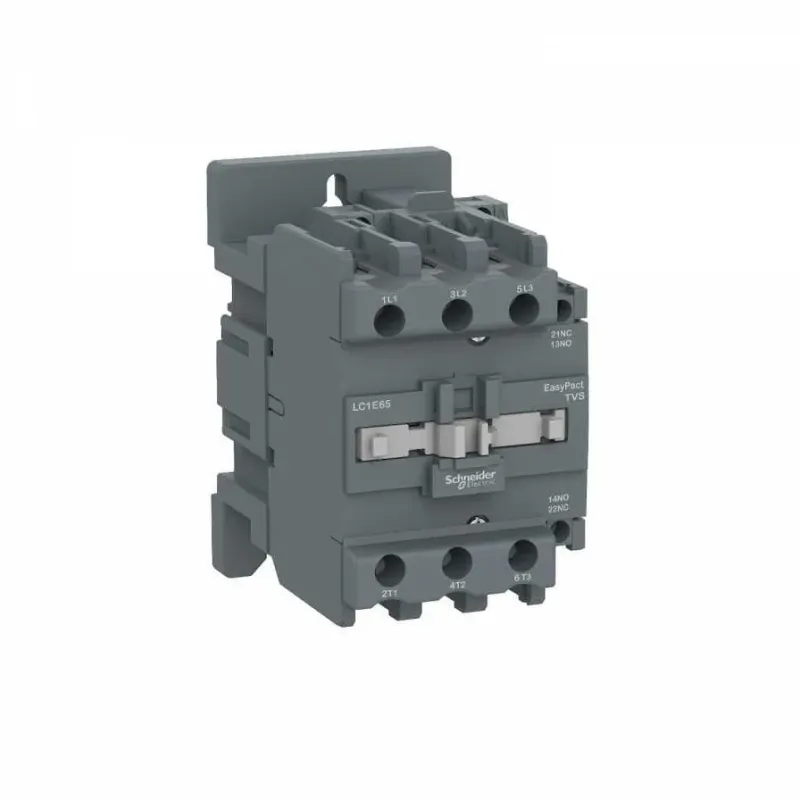

Schneider Electric 22KW 50A Kontaktör 220V Ac Kumanda
Schneider Electric

Schneider Electric 22KW 50A Kontaktör 220V Ac Kumanda

Güncel fiyat ve stok için Bayberk Elektrik

Bu ürünün toptan/perakende fiyatı ve stok durumu Bayberk Elektrik'te güncel olarak paylaşılır. Teklif almak için aşağıdaki seçeneklerden birini kullanabilirsiniz.

Bayberk Elektrik'te Fiyat Teklifi Al WhatsApp'tan Sor +90 538 935 81 37
  • Orijinal ve garantili ürün
  • İstanbul Perpa'dan hızlı sevkiyat
  • Teknik destek ve ürün seçimi

Schneider Electric markalı bu kontaktör, 50 A anma akımı, 3P kutuplu yapı ve 22 kW güç özellikleriyle öne çıkıyor.

Anma akımı 50 A. Kutup sayısı 3P; bu değer korunacak hattın faz sayısıyla uyumlu olmalıdır. 22 kW güce kadar yüklerle kullanım için tanımlanmıştır. Gerilim bilgisi: 220 V AC.

Üretici ürün kodu LC1E50M5; sipariş ve yedek parça eşleştirmesinde bu kodu kullanın. Ürün ya da Bileşen Tipi: Kontaktör. Kontaktör Uygulaması: Motor Kontrol-Direnç Yükü.

Kullanım alanları

  • Kumanda panoları ve otomasyon devreleri
  • Aydınlatma ve ısıtma grubu anahtarlama
  • Motor ve yüklerin uzaktan kumandası

Doğru seçim için notlar

  • Yardımcı kontak (NA/NK) ihtiyacınızı önceden belirleyin.
  • Montajı yetkili ve yetkin kişilere, ilgili yönetmeliklere uygun yaptırın.
  • Güç kontaklarının akım değeri yükün anma akımından yüksek olmalıdır.

Aynı gruptaki diğer modelleri Sigorta ve Koruma sayfasında inceleyebilirsiniz. Daha ayrıntılı bilgi için Otomatik Sigorta Nasıl Seçilir? yazımızı okuyabilirsiniz. Schneider Electric markasının diğer ürünlerine marka sayfasından ulaşabilirsiniz.

Tam Ürün KoduLC1E50M5
SeriEasy TeSys
Derinlik114 mm
Yükseklik127 mm
[Ui] nominal yalıtım voltajı690 V 'e uygunIEC 60947-4-1
Genişlik78 mm
[Ue] nominal çalışma voltajıGüç devresi: <= 690 V AC 50/60 Hz
Ürün SertifikalarıCB ŞemasıCCCCEEAC
IP koruma derecesiIP2X 'e uygunIEC 60529
Ürün GrubuLC1E
bağlantılar - terminallerGüç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - cable stiffness: esnek kablo uçsuzGüç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - cable stiffness: esnek kablo uçsuzGüç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - cable stiffness: esnek Kablo uçluGüç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - cable stiffness: esnek Kablo uçluGüç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - cable stiffness: katı kablo uçsuzGüç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - cable stiffness: katı kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçluKontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçluKontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
sıkma torkuKontrol devresi: 1,2 N.mGüç devresi: 5 N.m
Ürün serisiEasy TeSys Control
Ürün Ağırlığı0,98 kg
[Ith] klasik açık hava termik akımı70 A (at 55 °C) for güç devresi
Montaj DesteğiPlakaDIN rayı
elektrik dayanıklılığı350000 cycles AC-1900000 cycles AC-3
[Uimp] nominal darbe dayanım voltajı6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
kullanım kategorisiAC-3AC-3eAC-1
motor gücü kW11 kW at 220/230 V AC 50/60 Hz22 kW at 380/400 V AC 50/60 Hz22 kW at 415/440 V AC 50/60 Hz30 kW at 500 V AC 50/60 Hz30 kW at 660/690 V AC 50/60 Hz33 kW at 660...690 V AC 50/60 Hz
Kutup Tanımı3P
[Ie] nominal çalışma akımı50 A (at 40 A (at 70 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi
koruyucu bakımTH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db
çalışma yüksekliği3000 m olmadan
standartlarEN/IEC 60947-1EN/IEC 60947-4-1EN/IEC 60947-5-1GB/T 14048.1GB/T 14048,4GB/T 14048,5EN/IEC 60335-1:Clause 30.2EN/IEC 60335-2-40:Annex JJ
Irms nominal kapama kapasitesi650 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
yalıtım direnci> 10 MOhm for kontrol devresi
Ana KategoriŞalt
Alt KategoriKontaktör
kirletme derecesi3
Maksimum çalışma hızı1200 cyc/h -de <60 °C
yardımcı kontak düzenleme1 NA + 1 NK
aşırı gerilim kategorisiIII
çakışmama süresi1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
ilgili sigorta değeri10 A gG at 100 A gG at <= 690 V coordination tip 1 for güç devresi
çalışma süresi20...26 ms kapanışta8...12 ms açılışta
nominal kesme kapasitesi425 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı400 A 40 °C - 10 s for güç devresi208 A 40 °C - 60 s for güç devresi84 A 40 °C - 600 s for güç devresi
ortalama empedans1,5 mOhm - Ith 70 A 50 Hz for güç devresi
kontrol devresi gerilim limitleri0,85...1,1 Uc (-5…55 °C):çalışma 50 Hz0,3...0,6 Uc (-5…55 °C):düşme 50 Hz
kutup başına güç dağılımı3,8 W AC-37,4 W AC-1
Ürün ya da Bileşen TipiKontaktör
yangına dayanıklılık850 °C 'e uygunIEC 60695-2-1
VA cinsinden kalkış gücü160 VA 50 Hz cos phi 0,75 (at 20 °C)140 VA 60 Hz cos phi 0,75 (at 20 °C)
VA cinsinden tutma güç tüketimi15 VA 50 Hz cos phi 0,3 (at 20 °C)13 VA 60 Hz cos phi 0,3 (at 20 °C)
ısı dağılımı6…10 W for kontrol devresi
Kontrol Devresi TipiAC 50 Hz
Kutup Açıklaması3P
Minimum Anahtarlama Gerilimi17 V kontrol devresi
Minimum Anahtarlama Akımı5 mA kontrol devresi
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı-20…70 °C Uc'de-60…80 °C storage-5…55 °C çalışma
Kontaktör UygulamasıMotor Kontrol-Direnç Yükü
Kutup Kontak Düzenleme3 NA
Kontrol Devresi Gerilimi220 V AC 50 Hz
Mekanik Dayanıklılık5000000 cycles
Çalışma Hızı1200 cyc/h -de <= 60 °C
