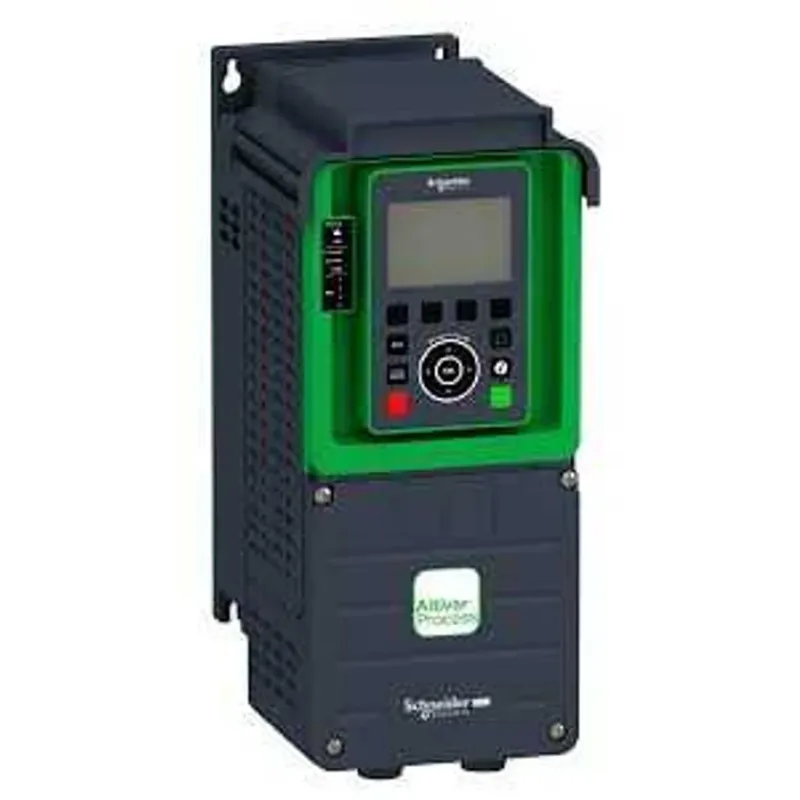

Schneider Electric Hız Kontrol Cihazı Altivar Process 160KW 400VAC 900 3606480883477 ATV930C16N4C
Schneider Electric

Schneider Electric Hız Kontrol Cihazı Altivar Process 160KW 400VAC 900 3606480883477 ATV930C16N4C

Güncel fiyat ve stok için Bayberk Elektrik

Bu ürünün toptan/perakende fiyatı ve stok durumu Bayberk Elektrik'te güncel olarak paylaşılır. Teklif almak için aşağıdaki seçeneklerden birini kullanabilirsiniz.

Bayberk Elektrik'te Fiyat Teklifi Al WhatsApp'tan Sor +90 538 935 81 37
  • Orijinal ve garantili ürün
  • İstanbul Perpa'dan hızlı sevkiyat
  • Teknik destek ve ürün seçimi

Hız kontrol cihazı (sürücü) arayanlar için Schneider Electric markasından Fren kesicisizStandart tip modeli; 160 kW güç sunuyor.

160 kW güce kadar yüklerle kullanım için tanımlanmıştır. Gerilim bilgisi: 400 V AC. Üretici ürün kodu ATV930C16N4C; sipariş ve yedek parça eşleştirmesinde bu kodu kullanın. Ürün serisi: Altivar Process ATV900.

ürüne özel uygulama: Endüstriyel proses. Ürün Ya da Bileşen Tipi: Değişken hızlı sürücü. Model: Fren kesicisizStandart tip.

Kullanım alanları

  • Pompa, fan ve konveyör motorlarının hız ayarı
  • Enerji tasarrufu hedefli motor uygulamaları

Doğru seçim için notlar

  • Motor gücü ve besleme gerilimine uygun sürücü gücü seçin.
  • Kablolama ve ekran bağlantılarında üretici kılavuzuna uyun.
  • Pano içinde bağlantı sıkma torklarına ve kablo kesitine dikkat edin.

Sigorta ve Koruma kategorisindeki alternatif modellere göz atarak karşılaştırma yapabilirsiniz. Daha ayrıntılı bilgi için Otomatik Sigorta Nasıl Seçilir? yazımızı okuyabilirsiniz. Schneider Electric markasının diğer ürünlerine marka sayfasından ulaşabilirsiniz.

ModelFren kesicisizStandart tip
Montaj TipiDuvara monte
Tam Ürün KoduATV930C16N4C
Ürün serisiAltivar Process ATV900
motor gücü kW160,0 kW için normal şart132,0 kW için Ağır şart
Cihaz UygulamasıEndüstriyel uygulama
minimum anahtarlama akımıRöle çıkışı R1, R2, R3: 5 mA -de 24 V DC
Ürün Ya da Bileşen TipiDeğişken hızlı sürücü
ürüne özel uygulamaEndüstriyel proses
Haberleşme Port ProtokolüModbus seriModbus TCPEthernet/IP
[Us] nominal besleme gerilimi380...480 V % - 15...10
EMC filtresiEntegreEMC plaka seçeneği ile
Dijital giriş sayısı10
Dijital giriş tipiDI1...DI8 programlanabilir, 24 V DC (DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (STOA, STOB güvenli tork kapatma, 24 V DC ( 2,2 kOhm
Dijital çıkış sayısı2
Dijital çıkış tipiLojik çıkış DQ+ 0…1 kHz Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 mA
analog giriş sayısı3
analog giriş tipiAI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bitAI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
analog çıkış sayısı2
analog çıkış tipiYazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bitYazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit
maksimum anahtarlama akımıRöle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V ACRöle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DCRöle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V ACRöle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DCRöle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V ACRöle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DCRöle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V ACRöle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
asenkron motor kontrol profiliDeğişken moment standardıSabit tork standartıOptimum moment modu
hızlanma ve yavaşlama rampaları0,01...9999 sn arasında ayrı olarak doğrusal ayarlanabilir
motor kayma kompanzasyonuOtomatik her türlü yükBastırılabilirAyarlanabilirSürekli mıknatıslı motor yasasında bulunmaz
anahtarlama frekansı1...8 kHz ayarlanabilir2,5...8 kHz değer kaybı faktörü ile
nominal anahtarlama frekansı2,5 kHz
durana kadar frenlemeDC enjeksiyon ile
nominal çıkış akımı302,0 A
IP koruma sınıfıIP21
Dijital giriş lojiği16 önceden ayarlı hız
röle çıkış tipiYapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cyclesYapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cyclesYapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
erişim yöntemiSlave Modbus TCP
4 kadranlı çalışma mümkünYanlış
senkron motor kontrol profiliSabit mıknatıslı motorSenkronize relüktans motor
Maksimum çıkış frekansı599 Hz
Fren kesici entegreYanlış
hat akımı284,0 A -de 380 V (normal şart)237,0 A -de 380 V (Ağır şart)262,0 A -de 480 V (normal şart)213,0 A -de 480 V (Ağır şart)
fiziksel arayüzEthernet2 telli RS 485
iletim hızı10, 100 Mbit4,8 kbps9600 bit/s19200 bit/s
iletim çerçevesiRTU
adreslerin sayısı1…247
elektrikli bağlantıKontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16Hat tarafı: vidalı terminal 2 x 95...3 x 120 mm²/AWG 3/0...300 kcmilMotor: vidalı terminal 2 x 95...3 x 120 mm²/AWG 3/0...300 kcmilDC barası: vidalı terminal 2 x 95...3 x 120 mm²/AWG 3/0...300 kcmil
Maksimum Giriş Akımı284,0 A
Maksimum çıkış voltajı480,0 V
Bağıl simetrik ağ frekansı toleransı5 %
röle çıkış sayısı3
Konnektör Tipi2 RJ451 RJ45
veri biçimi8 bit, yapılandırılabilir tek, çift veya paritesiz
polarizasyon tipiEmpedans yok
ürün varış yeriSenkron motorlarAsenkron motorlar
sürekli çıkış akımı302 A -de 2,5 kHz için normal şart250 A -de 2,5 kHz için Ağır şart
beslemeDijital girişler için harici besleme: 24 V DC (19…30 V), Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması
yerel sinyallemeYerel diagnostik: 3 LED (tek/iki renkli)Dahili haberleşme durumu: 5 LED (iki renkli)Haberleşme modülü durumu: 2 LED (iki renkli)Gerilimin varlığı: 1 LED (kırmızı)
örnekleme süresi2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş5 ms +/- 1 ms (DI7, DI8) - darbe girişi1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış
doğrusallık hatasıAI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog girişAQ1, AQ2: +/- % 0,2 için analog çıkış
yalıtımGüç ve kontrol arasındaki terminaller
şebeke faz sayısı3 faz
option moduleYuva A: iletişim modülü için Profibus DP V1Yuva A: iletişim modülü için ProfinetYuva A: iletişim modülü için DeviceNetYuva A: iletişim modülü için EtherCATYuva A: iletişim modülü için CANopen daisy zinciri RJ45Yuva A: iletişim modülü için CANopen SUB-D 9Yuva A: iletişim modülü için CANopen vidalı terminallerYuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülüYuva A/yuva B/yuva C: çıkış rölesi genişletme modülüYuva B: 5/12 V dijital enkoder arayüz modülüYuva B: analog enkoder arayüz modülüYuva B: çözücü enkoder arayüz modülüiletişim modülü için Ethernet Powerlink
Bağıl simetrik şebeke gerilimi toleransı10 %
koruma sınıfıUL tip 1
değiştirme moduYarım duplex, tam duplex, otomatik anlaşma Ethernet IP/Modbus TCP
giriş uyumluluğuDI1...DI8: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2DI7, DI8: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2
doğruluk+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş+/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış
yenileme süresiRöle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)
