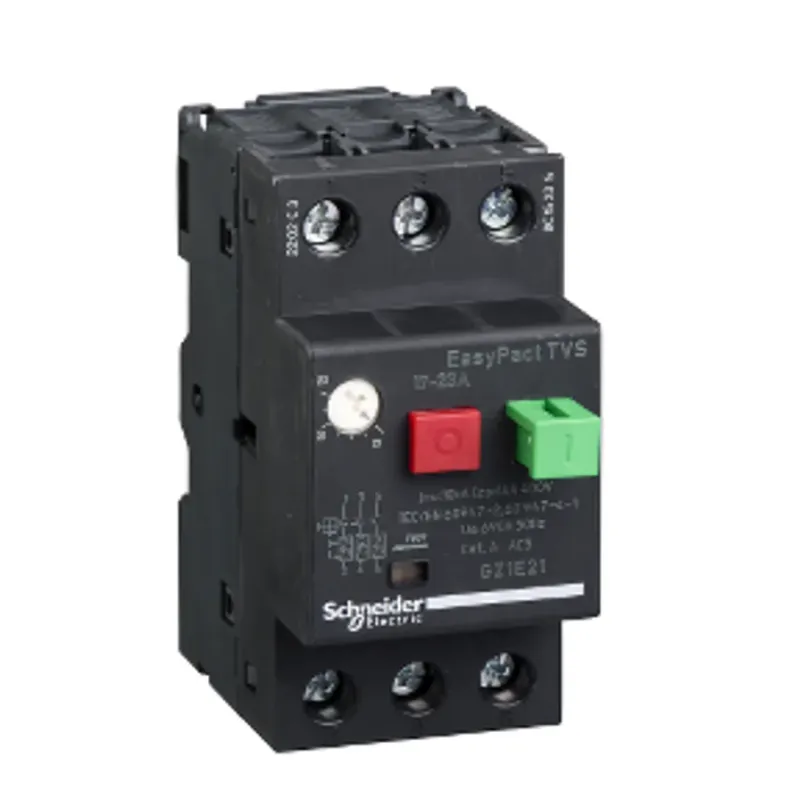

Schneider Electric Motor Devre Kesici GZ1 3 Kutup 3D 17.23A Termomanyetik Açma Ünitesi
Schneider Electric

Schneider Electric Motor Devre Kesici GZ1 3 Kutup 3D 17.23A Termomanyetik Açma Ünitesi

Güncel fiyat ve stok için Bayberk Elektrik

Bu ürünün toptan/perakende fiyatı ve stok durumu Bayberk Elektrik'te güncel olarak paylaşılır. Teklif almak için aşağıdaki seçeneklerden birini kullanabilirsiniz.

Bayberk Elektrik'te Fiyat Teklifi Al WhatsApp'tan Sor +90 538 935 81 37
  • Orijinal ve garantili ürün
  • İstanbul Perpa'dan hızlı sevkiyat
  • Teknik destek ve ürün seçimi

Schneider Electric GZ1E21: 17-23 A ayar aralığı ve 3 kutuplu yapı değerlerine sahip bir devre kesici.

Ayar (akım) aralığı 17–23 A; motorun etiket akımı bu aralığa girmelidir. Kutup sayısı 3; bu değer korunacak hattın faz sayısıyla uyumlu olmalıdır. Üretici ürün kodu GZ1E21; sipariş ve yedek parça eşleştirmesinde bu kodu kullanın. Seri: EasyPact.

Ürün Adı: EasyPact TVS. Ürün Ya Da Bileşen Tipi: Devre kesici. Kutup Sayısı: 3P.

Tipik kullanım yerleri

  • Dağıtım panolarında hat ve cihaz koruması
  • Motor ve trafo besleme hatları

Satın almadan önce kontrol edin

  • Anma akımı ve kesme kapasitesini tesis değerlerine göre seçin.
  • Montajı yetkili ve yetkin kişilere, ilgili yönetmeliklere uygun yaptırın.
  • Pano içinde bağlantı sıkma torklarına ve kablo kesitine dikkat edin.

Aynı gruptaki diğer modelleri Sigorta ve Koruma sayfasında inceleyebilirsiniz. Daha ayrıntılı bilgi için Otomatik Sigorta Nasıl Seçilir? yazımızı okuyabilirsiniz. Schneider Electric markasının diğer ürünlerine marka sayfasından ulaşabilirsiniz.

Montaj TipiKlipsleVidalarla
Tam Ürün KoduGZ1E21
SeriEasyPact
Derinlik78 mm
Yükseklik89 mm
Genişlik44,5 mm
Ürün SertifikalarıCCCCECB
Kutup Sayısı3P
IP koruma derecesiIP20 'e uygunIEC 60529
Ürün GrubuGZ1E
bağlantılar - terminallerVida kelepçesi terminalleri 2 1…6 mm² - cable stiffness: katıVida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: esnek kablo uçsuzVida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu
Ürün Ağırlığı0,26 kg
Montaj DesteğiRay
elektrik dayanıklılığı100000 cycles için AC-3
Ürün AdıEasyPact TVS
kullanım kategorisiAC-3
motor gücü kW5,5 kW -de 230 V AC 50/60 Hz9 kW -de 400 V AC 50/60 Hz11 kW -de 440 V AC 50/60 Hz11 kW -de 500 V AC 50/60 Hz18,5 kW -de 690 V AC 50/60 Hz
Kutup Tanımı3P
Mekanik dayanıklılık100000 cycles
koruyucu bakımTH
çalışma yüksekliği2000 m
Cihaz UygulamasıMotor
Depolama Ortam Koşulları-40…80 °C
yangına dayanıklılık960 °C 'e uygunIEC 60695-2-1
Kontrol tipiAçma/kapama butonu
StandartlarIEC 60947-4IEC 60947-2
çalışma için ortam hava sıcaklığı-20…60 °C
Ürün Ya Da Bileşen TipiDevre kesici
renkGri (RAL 7011)
[Ue] Nominal Çalışma Voltajı690 V AC 50/60 Hz 'e uygunIEC 60947-2
Şebeke TipiAC
[Ui] Nominal Yalıtım Voltajı690 V AC 50/60 Hz 'e uygunIEC 60947-2
ağ frekansı50/60 Hz 'e uygunIEC 60947-2
montaj konumuHerhangi bir konum
[Ics] nominal hizmet kısa devre kesme kapasitesi100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-275 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-250 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-275 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-240 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
manyetik açma akımı327 A
açma birimi teknolojisiTermik Manyetik
yalıtıma uygunlukEvet 'e uygunIEC 60947-1 ek 7.1.6
Bara açıklamasıIcu: 2 kA -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2Icu: 10 kA -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2Icu: 30 kA -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2Icu: 5 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2Icu: 3 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
güç dağılımı2,5 W (kutup başına)
maksimum çalışma oranı25 cyc/h
[Uimp] Nominal Darbe Dayanım Voltajı6 kV 'e uygunIEC 60947-2
termal koruma ayar aralığı17…23 A
