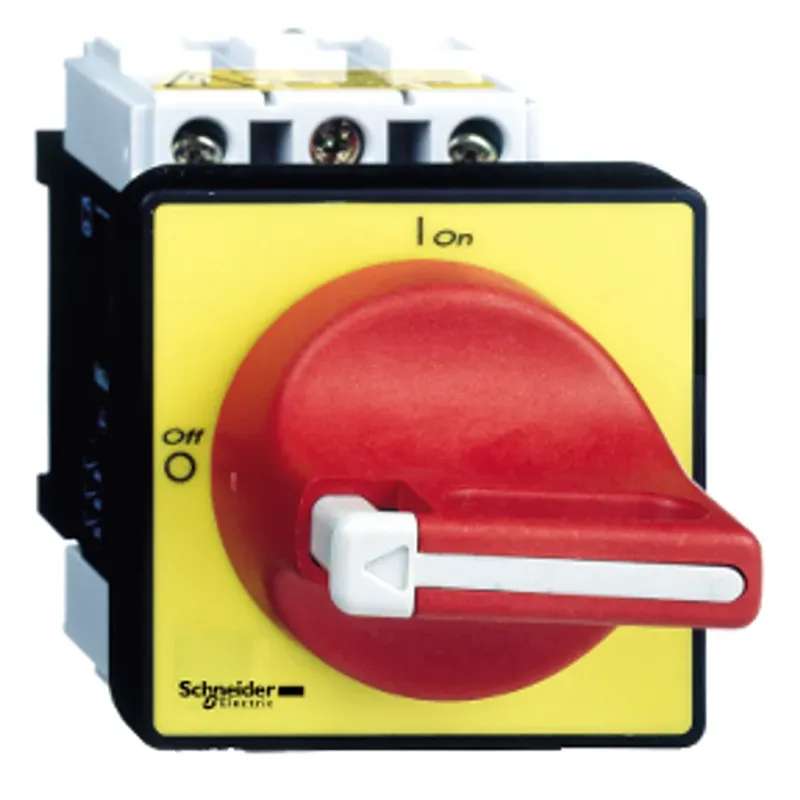

Schneider Electric Sarı Plaka Kırmızı Mandal Vario Şalter 22KW 80A
Schneider Electric

Schneider Electric Sarı Plaka Kırmızı Mandal Vario Şalter 22KW 80A

Güncel fiyat ve stok için Bayberk Elektrik

Bu ürünün toptan/perakende fiyatı ve stok durumu Bayberk Elektrik'te güncel olarak paylaşılır. Teklif almak için aşağıdaki seçeneklerden birini kullanabilirsiniz.

Bayberk Elektrik'te Fiyat Teklifi Al WhatsApp'tan Sor +90 538 935 81 37
  • Orijinal ve garantili ürün
  • İstanbul Perpa'dan hızlı sevkiyat
  • Teknik destek ve ürün seçimi

80 A anma akımı ve 22 kW güç değerleriyle dikkat çeken Schneider Electric VCF4, bir şalter modelidir.

Anma akımı 80 A. 22 kW güce kadar yüklerle kullanım için tanımlanmıştır. Üretici ürün kodu VCF4; sipariş ve yedek parça eşleştirmesinde bu kodu kullanın. Seri: TeSys.

Ürün Adı: TeSys VARIO. Ürün Ya Da Bileşen Tipi: Acil Durdurma Yük Ayırıcısı. Kutup Sayısı: 3.

Hangi uygulamalarda tercih edilir?

  • Makine ve hat ayırma işlemlerinde
  • Pano girişlerinde ana anahtar olarak

Seçerken dikkat edilecekler

  • Pano içinde bağlantı sıkma torklarına ve kablo kesitine dikkat edin.
  • Montajı yetkili ve yetkin kişilere, ilgili yönetmeliklere uygun yaptırın.
  • Anma akımı ve kutup sayısı hattın yüküne göre seçilmelidir.

Benzer ürünler için Sigorta ve Koruma sayfasına bakabilirsiniz. Daha ayrıntılı bilgi için Otomatik Sigorta Nasıl Seçilir? yazımızı okuyabilirsiniz. Schneider Electric markasının diğer ürünlerine marka sayfasından ulaşabilirsiniz.

Tam Ürün KoduVCF4
SeriTeSys
Kutup Sayısı3
Ürün AdıTeSys VARIO
Ürün Ya Da Bileşen TipiAcil Durdurma Yük Ayırıcısı
[Ue] Nominal Çalışma Voltajı691 V Ac 50/60 Hz
[Uimp] Nominal Darbe Dayanım Voltajı8 Kv
[Ie] Nominal Çalışma Akımı57 A (Ac-23) -De 400 V
Device CompositionAnahtarKol
Mounting SupportKol: kapıAnahtar: kapı
Mounting Method4 vidayla için kol
Performance LevelYüksek performans
Number of Poles3P
Contact Type and Composition3 NA
[Ue] IEC Rated Operational Voltage690 V AC 50/60 Hz
IEC Rated Operational Power in W18,5 kW -de 690 V (AC-3)15 kW -de 230...240 V (AC-3)22 kW -de 400...415 V (AC-3)30 kW -de 500 V (AC-3)30 kW -de 690 V (AC-23A)37 kW -de 500 V (AC-23A)18,5 kW -de 230...240 V (AC-23A)30 kW -de 400...415 V (AC-23A)
[Ie] Rated Operational Current57 A AC-23 Ue: 400 V
[Ith] Conventional Free Air Thermal Current80 A
[Ithe] Conventional Enclosed Thermal Current63 A
Making Capacity ( I Rms)800 A -de 400 V AC-21A800 A -de 400 V AC-22A800 A -de 400 V AC-23A
Breaking Capacity640 A -de 400 V (AC-21A)640 A -de 400 V (AC-22A)640 A -de 400 V (AC-23A)
Rated Conditional Short Circuit Current10 kA -de 400 V - ilgili sigorta 80 A AM10 kA -de 400 V - ilgili sigorta 80 A GG
[Icm] Rated Short Circuit Making Capacity2,1 kA -de 400 V Itepe'de
[Icw] Rated Short Time Withstand Current960 A -de 400 V 1 s
[Uimp] Rated Impulse Withstand Voltage8 kV
Suitability for IsolationEvet
Network TypeDCAC
Intermittent Duty Class30
Control TypeDöner kol
Rotary Handle Mounting StyleDoğrudan
Handle ColorKırmızı
Handle Front Plate ColorSarı
Rotary Handle Padlocking1 ila 3 asmalı kilit 4…8 mm
Marking0 - 1
Mechanical Durability30000 cycles
Electrical Durability30000 cycles AC-2130000 cycles DC-1...5
IEC Terminal ConnectionGüç devresi: vida kelepçesi terminalleri kablo 25 mm² - kablo sertligi: katıGüç devresi: vida kelepçesi terminalleri kablo 16 mm² - kablo sertligi: esnek - Kablo uçlu
Tightening TorqueGüç devresi: 4 N.m - üzerinde vida kelepçesi terminalleri
StandardsIEC 60947-3
Product CertificationsCCCGLULCSAUKCA
Degree of ProtectionIP20 conforming to IEC 60529IP65
Protective TreatmentTC
Mechanical RobustnessTitreşimler 10...150 Hz (1 gn) 'e uygunIEC 60068-2-6Şoklar 11 ms (30 Gn) 'e uygunIEC 60068-2-27
Ambient Air Temperature for Operation-20…50 °C
Fire Resistance960 °C 'e uygunIEC 60695-2-1
Compatibility CodeAna yük ayırıcı
