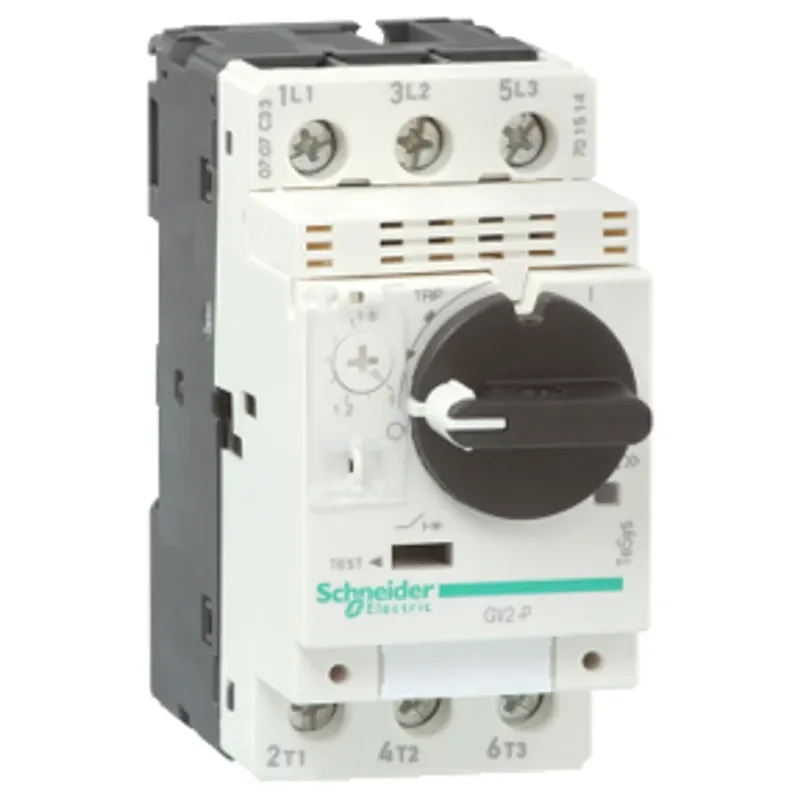

Schneider Electric Tesys GV2 Devre Kesici Termal Manyet 24…32 A Vida Kelepçesi Terminalleri
Schneider Electric

Schneider Electric Tesys GV2 Devre Kesici Termal Manyet 24…32 A Vida Kelepçesi Terminalleri

Güncel fiyat ve stok için Bayberk Elektrik

Bu ürünün toptan/perakende fiyatı ve stok durumu Bayberk Elektrik'te güncel olarak paylaşılır. Teklif almak için aşağıdaki seçeneklerden birini kullanabilirsiniz.

Bayberk Elektrik'te Fiyat Teklifi Al WhatsApp'tan Sor +90 538 935 81 37
  • Orijinal ve garantili ürün
  • İstanbul Perpa'dan hızlı sevkiyat
  • Teknik destek ve ürün seçimi

Devre kesici arayanlar için Schneider Electric markasından GV2P32 modeli; 24-32 A ayar aralığı sunuyor.

Ayar (akım) aralığı 24–32 A; motorun etiket akımı bu aralığa girmelidir. Üretici ürün kodu GV2P32; sipariş ve yedek parça eşleştirmesinde bu kodu kullanın. Seri: TeSys. Ürün Adı: TeSys GV2.

Ürün Ya da Bileşen Tipi: Motor devre kesicisi. Ürün Grubu: GV2P. Cihaz Uygulaması: Motor koruması.

Nerede kullanılır?

  • Motor ve trafo besleme hatları
  • Dağıtım panolarında hat ve cihaz koruması

Pratik seçim ve montaj ipuçları

  • Pano içinde bağlantı sıkma torklarına ve kablo kesitine dikkat edin.
  • Montajı yetkili ve yetkin kişilere, ilgili yönetmeliklere uygun yaptırın.
  • Anma akımı ve kesme kapasitesini tesis değerlerine göre seçin.

Sigorta ve Koruma kategorisindeki alternatif modellere göz atarak karşılaştırma yapabilirsiniz. Daha ayrıntılı bilgi için Otomatik Sigorta Nasıl Seçilir? yazımızı okuyabilirsiniz. Schneider Electric markasının diğer ürünlerine marka sayfasından ulaşabilirsiniz.

Tam Ürün KoduGV2P32
SeriTeSys
Barkod3389110376104
Yükseklik89 mm
[Ui] nominal yalıtım voltajı690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ue] nominal çalışma voltajı690 V AC 50/60 Hz 'e uygunIEC 60947-2
Ürün SertifikalarıCCCULCSAEACATEXLROS (Lloyds register of shipping)BVRINADNV-GLUKCA
IP koruma derecesiIP20 'e uygunIEC 60529
Ürün GrubuGV2P
bağlantılar - terminallerGüç devresi: vida kelepçesi terminali 2 kablo(lar) 1…6 mm²katıGüç devresi: vida kelepçesi terminali 2 kablo(lar) 1,5…6 mm²esnek kablo uçsuzGüç devresi: vida kelepçesi terminali 2 kablo(lar) 1…4 mm²esnek ile
sıkma torku1,7 N.m - üzerinde vida kelepçesi terminali
[Ith] klasik açık hava termik akımı32 A 'e uygunIEC 60947-2
elektrik dayanıklılığı100000 cycles için AC-3 -de 415 V In100000 cycles için AC-3e -de 415 V In
[Uimp] nominal darbe dayanım voltajı6 kV 'e uygunIEC 60947-2
Ürün AdıTeSys GV2
kullanım kategorisiKategori A 'e uygunIEC 60947-2AC-3 'e uygunIEC 60947-4-1AC-3e 'e uygunIEC 60947-4-1
motor gücü kW15 kW -de 400/415 V AC 50/60 Hz18,5 kW -de 500 V AC 50/60 Hz22 kW -de 690 V AC 50/60 Hz
Kutup Tanımı3P
Mekanik dayanıklılık100000 cycles
çalışma yüksekliği<= 2000 m
Cihaz UygulamasıMotor koruması
standartlarEN/IEC 60947-2EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1IEC/EN 60335-2-40:Annex JJIEC/EN 60335-1:Clause 30.2
Depolama Ortam Koşulları-40…80 °C
kutup başına güç dağılımı2,5 W
yangına dayanıklılık960 °C 'e uygunIEC 60695-2-11
Kontrol tipiDöner kol
çalışma için ortam hava sıcaklığı-20…60 °C
Ürün Ya da Bileşen TipiMotor devre kesicisi
renkKoyu gri
iklimsel dayanım'e uygunIACS E10
Şebeke TipiAC
genişlik45 mm
ağ frekansı50/60 Hz 'e uygunIEC 60947-2
montaj konumuYatayDikey
[Ics] nominal hizmet kısa devre kesme kapasitesi100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-250 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-275 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-275 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2100 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
manyetik açma akımı537,6 A
açma birimi teknolojisiTermik Manyetik
yalıtıma uygunlukEvet 'e uygunIEC 60947-1
derinlik97 mm
termal koruma ayar aralığı24…32 A 'e uygunIEC 60947-2
[In] nominal akım32 A
kesme kapasitesi100 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-250 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-220 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-210 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-24 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
sabitleme modu35 mm simetrik DIN rayı: klipsliPanel: vidalı (with 2 x M4 screws)
IK koruma derecesiIK04
faz arızası hassasiyetiEvet 'e uygunIEC 60947-4-1
nominal görevKesintisiz 'e uygunIEC 60947-4-1
