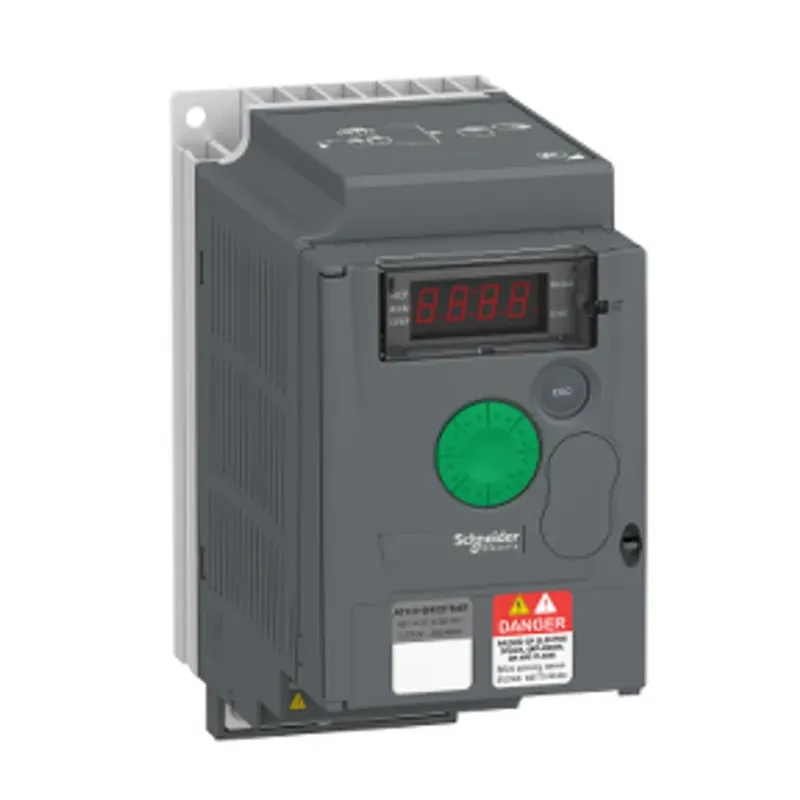

Schneider Electric Trifaze Motor Hız Kontrol Cihazı 0,37 Kw 400VAC 3606480706301 ATV310H037N4E
Schneider Electric

Schneider Electric Trifaze Motor Hız Kontrol Cihazı 0,37 Kw 400VAC 3606480706301 ATV310H037N4E

Güncel fiyat ve stok için Bayberk Elektrik

Bu ürünün toptan/perakende fiyatı ve stok durumu Bayberk Elektrik'te güncel olarak paylaşılır. Teklif almak için aşağıdaki seçeneklerden birini kullanabilirsiniz.

Bayberk Elektrik'te Fiyat Teklifi Al WhatsApp'tan Sor +90 538 935 81 37
  • Orijinal ve garantili ürün
  • İstanbul Perpa'dan hızlı sevkiyat
  • Teknik destek ve ürün seçimi

Schneider Electric imzalı ATV310H037N4E, 0,37 kW güç ile tanımlanan bir hız kontrol cihazı (sürücü) seçeneğidir.

0,37 kW güce kadar yüklerle kullanım için tanımlanmıştır. Gerilim bilgisi: 400 V AC. Üretici ürün kodu ATV310H037N4E; sipariş ve yedek parça eşleştirmesinde bu kodu kullanın. Ürün serisi: Easy Altivar 310.

Ürün Ya da Bileşen Tipi: Değişken hızlı sürücü. ürüne özel uygulama: Basit makine. montaj stili: Soğutma bloklu.

Hangi uygulamalarda tercih edilir?

  • Pompa, fan ve konveyör motorlarının hız ayarı
  • Enerji tasarrufu hedefli motor uygulamaları

Seçerken dikkat edilecekler

  • Pano içinde bağlantı sıkma torklarına ve kablo kesitine dikkat edin.
  • Montajı yetkili ve yetkin kişilere, ilgili yönetmeliklere uygun yaptırın.
  • Motor gücü ve besleme gerilimine uygun sürücü gücü seçin.

Aynı gruptaki diğer modelleri Sigorta ve Koruma sayfasında inceleyebilirsiniz. Daha ayrıntılı bilgi için Otomatik Sigorta Nasıl Seçilir? yazımızı okuyabilirsiniz. Schneider Electric markasının diğer ürünlerine marka sayfasından ulaşabilirsiniz.

Tam Ürün KoduATV310H037N4E
Derinlik130 mm
Yükseklik143 mm
Genişlik72 mm
Ürün SertifikalarıCEEACKC
IP koruma derecesiIP20 üst parçada kapama plakası olmadanIP4X üst
Ürün GrubuATV310
sıkma torku0,8…1 N.m
Ürün serisiEasy Altivar 310
Ürün Ağırlığı0,8 kg
motor gücü kW0,37 kW için Ağır şart
çalışma yüksekliği<= 1000 m olmadan
kirletme derecesi2 'e uygunIEC 61800-5-1
Depolama Ortam Koşulları-25…70 °C
minimum anahtarlama akımı5 mA -de 24 V DC için lojik röle
StandartlarIEC 61800-3IEC 61800-5-1
çalışma için ortam hava sıcaklığı-10…55 °C değer kaybı olmadan55…60 °C hız kontrol cihazının üst kısmındaki koruyucu kapak °C başına % 2,2 akım düşüşüyle
motor gücü hp0,5 hp için Ağır şart
Ürün Ya da Bileşen TipiDeğişken hızlı sürücü
koruma tipiHat besleme aşırı gerilimiHat besleme düşük gerilimiÇıkış fazları ve toprak arasındaki aşırı akımAşırı ısınmaya karşı korumaMotor fazları arasındaki kısa devreTrifazede giriş faz kaybına karşıI²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması
çevresel özellikToz kirliliği direnci class 3S2 'e uygunIEC 60721-3-3Kimyasal kirlilik direnci sınıf 3C3 'e uygunIEC 60721-3-3
ürüne özel uygulamaBasit makine
Haberleşme Port ProtokolüModbus
[Us] nominal besleme gerilimi380...460 V % - 15...10
EMC filtresiEMC filtresi olmadan
Dijital giriş sayısı4
Dijital giriş tipiProgramlanabilir LI1...LI4 24 V 18...30 V
Dijital çıkış sayısı2
Dijital çıkış tipiLojik çıkış LO+, LO-Korumalı röle çıkışı R1A, R1B, R1C 1 K/A
analog giriş sayısı1
analog giriş tipiYapılandırılabilir akım AI1 0...20 mA 250 OhmYapılandırılabilir gerilim AI1 0...10 V 30 kOhmYapılandırılabilir gerilim AI1 0...5 V 30 kOhm
analog çıkış sayısı1
analog çıkış tipiAO1 yazılım-yapılandırılabilir gerilim: 0...10 V AC 0...10 V 0…0,02 A, empedans: 470 Ohm, çözünürlük 8 bitAO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit
maksimum anahtarlama akımı2 A -de 250 V AC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle2 A -de 30 V DC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle3 A -de 250 V AC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle4 A -de 30 V DC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
asenkron motor kontrol profiliGerilim/frekans oranı (V/f)Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/fSensörsüz vektör kontrolü (SVC)
hızlanma ve yavaşlama rampaları0...999,9 sn arasında doğrusalSU
motor kayma kompanzasyonuAyarlanabilir
anahtarlama frekansı2...12 kHz ayarlanabilir
nominal anahtarlama frekansı4 kHz
durana kadar frenlemeDC enjeksiyon ile, <30 s
Dijital giriş lojiğiNegatif lojik (blok), > 16 V (durum 0), Pozitif lojik (kaynak), 0... 11 V (durum 1)
hat akımı2,1 A -de 380 V (Ağır şart)1,8 A -de 460 V (Ağır şart)
fiziksel arayüz2 telli RS 485 için Modbus
iletim hızı4800 bit/sn9600 bit/s19200 bit/s38400 bit/sn
iletim çerçevesiRTU için Modbus
adreslerin sayısı1…247 için Modbus
elektrikli bağlantıTerminal, kelepçeleme kapasitesi: 1,5...2,5 mm², AWG 16...AWG 14 (L1, L2, L3, U, V, W)
zaman sabiti20 ms +/- 1 ms referans değişikliği için
ürün varış yeriAsenkron motorlar
sürekli çıkış akımı1,5 A Ağır şart
beslemeReferans potansiyometre için dahili besleme: 5 V (4,75…5,25 V)DC, Lojik girişler için dahili besleme: 24 V (20,4…28,8 V)DC, <100 mAile aşırı yük ve kısa devre koruması
örnekleme süresi10 ms için analog giriş20 ms, tolerans +/- 1 ms için lojik giriş
doğrusallık hatasıMaksimum değerin +/- % 0,3'ü için analog giriş
yalıtımGüç ve kontrol arasındaki elektrik
Set başına Miktar1'li set
görünen güç1,4 kVA -de 460 V (Ağır şart)
muhtemel hat Isc5 kA ( Ağır şart )
W cinsinden güç dağılımı22,7 W, at In (Ağır şart)
Çalışma konumuDikey +/- 10 derece
bağıl nem5…95 % yoğuşmasız 'e uygunIEC 60068-2-35…95 % damlayan su olmadan 'e uygunIEC 60068-2-3
geçici aşırı moment170…200 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku
elektromanyetik uyumlulukElektrik hızlı geçici/patlama bağışıklık testi - test level: seviye 4 conforming to IEC 61000-4-4Elektrostatik deşarj bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-2Iletimli kesintilere bağışıklık - test level: seviye 3 conforming to IEC 61000-4-6Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-3Gerilim düşüşleri ve kesintileri bağışıklık testi conforming to IEC 61000-4-11Kesinti bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-5
Fazların Ağ SayısıTrifaze
besleme frekansı50/60 Hz +/- 5 %
çıkış gerilimi380...460 V trifaze
maksimum geçici akım2,3 A süresince 60 s (Ağır şart)
darbe dayanımı15 gn için 11 ms 'e uygunIEC 60068-2-27
montaj stiliSoğutma bloklu
soğutmanın tipiKendinden soğutmalı
konnektörün tipiRJ45 (ön yüzde) için Modbus
haberleşme hizmetiBekleme kayıtlarını oku (03) 29 wordTek kayıtları yaz (06) 29 wordÇoklu kayıtları yaz (16) 27 wordÇoklu kayıtları oku/yaz (23) 4/4 wordCihaz tanımlamasını oku (43)
hız kontrol cihazı çıkış frekansı0,5…400 Hz
hız aralığı1…20 için asenkron motor
frenleme torkuNominal motor torkunun % 70'ine kadar frenleme direnci olmadan
frekans çözünürlüğüAnalog giriş: dönüştürücü A/D, 10 bitEkran birimi: 0,1 Hz
